Настройка Барс-02 для работы с АИИС Элдис.
-
Для настройки модема Барс-02 требуется установить ПО «Конфигуратор Барс-02».
Важно: для настройки модема БАРС-02 (в пластиковом корпусе) необходимо использовать конфигуратор с версией ПО не ниже 4.x;
Далее необходимо демонтировать крышку с модема и подключить Барс-02 к ПК по интерфейсу RS-232. В случае, если у ПК нет разъема DB9M, воспользуйтесь переходником USB→DB9M;

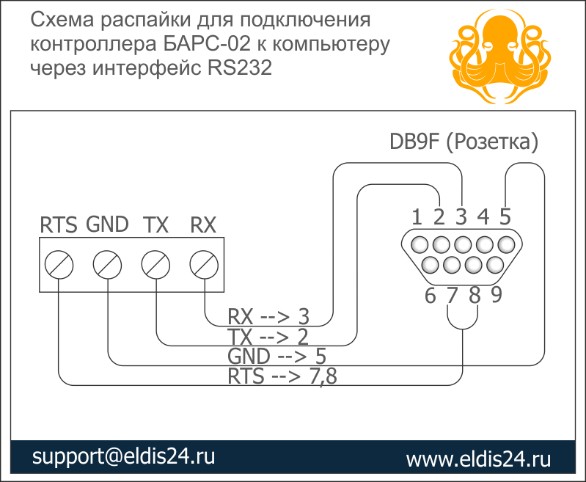

Также потребуется изготовить кабель, для настройки Барс-02. Для этого необходим разъем DB- 9F (розетка) и кусок сигнального кабеля. Схема для подключения Барс-02 к ПК приведена ниже:

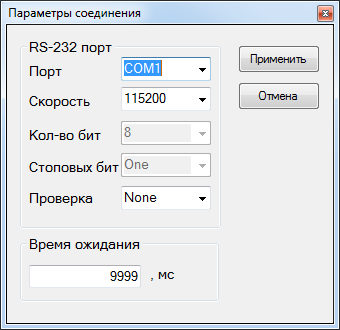

Для запуска программы настройки необходимо выбрать в основном пользовательском меню операционной системы пункт: Пуск\\Все программы\\САДКО-Тепло\\Конфигуратор БАРС. В основном окне программы настройки нажать кнопку «Параметры соединения» и задать требуемые параметры соединения. Список доступных портов можно посмотреть - Диспетчер устройств-Порты COM и LPT;
Нажать кнопку «Соединиться c контроллером» и включить сетевой шнур блока в розетку. После подачи блоком звукового сигнала, с задержкой не более 15 с. нажать кнопку «ОК». При сообщении об успешном соединении необходимо нажать кнопку «Считать из контроллера», при этом текущие настройки отобразятся в соответствующих полях;

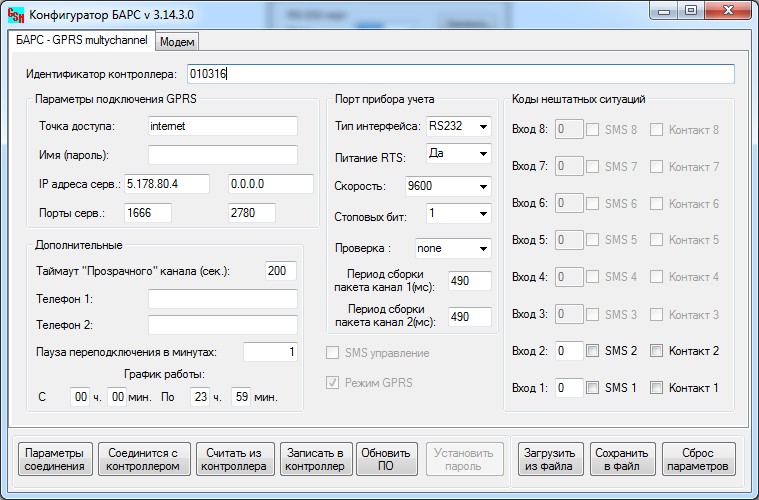

Для работы с ИИС Элдис необходимо заполнить следующие поля:
-
идентификатор модема (указан на крышке блока);
-
точка доступа и имя (выдается сотовым оператором);
-
IP адрес сервера (5.178.80.4);
-
порты сервера (1666).
Нажав кнопку «Записать в контроллер», записать заданные параметры в энергонезависимую память модема и синхронизировать текущее время модема с системным временем ПК;
Отключить питание блока и только после этого отключить соединительный кабель от ПК;
Для активации модема в системе указываем S/N (идентификатор) и номер SIM-карты.
Если у Вас возникли вопросы в ходе подключения, рекомендуем связаться со службой техподдержки «Элдис24» по бесплатному номеру 8 800 775-13-93 (доб. 2).
