1 Подключение к модемам производства АО «Элдис»
По умолчанию на приборе установлены интерфейсы передачи данных «RS-232» и «RS-485».

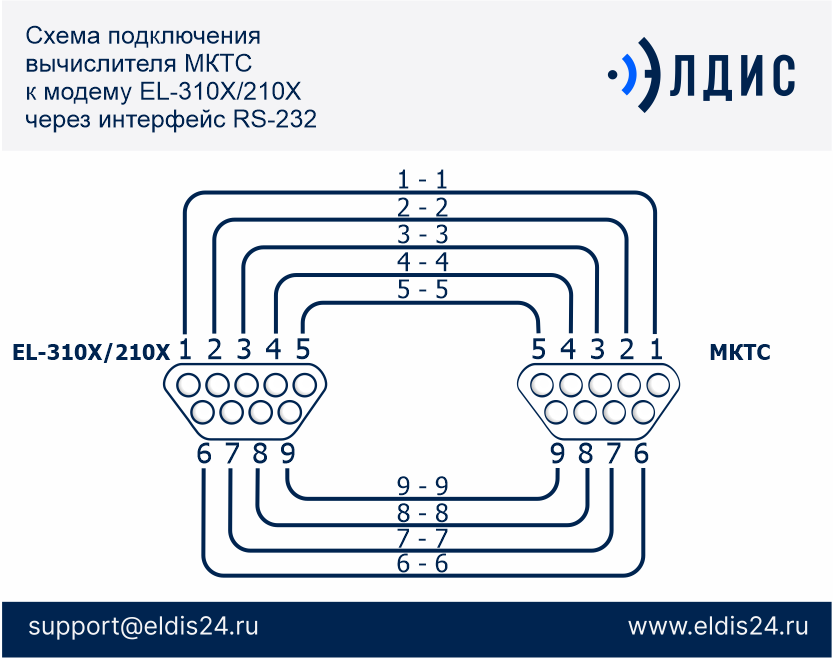

1.1 Подключение через интерфейс "RS-232"

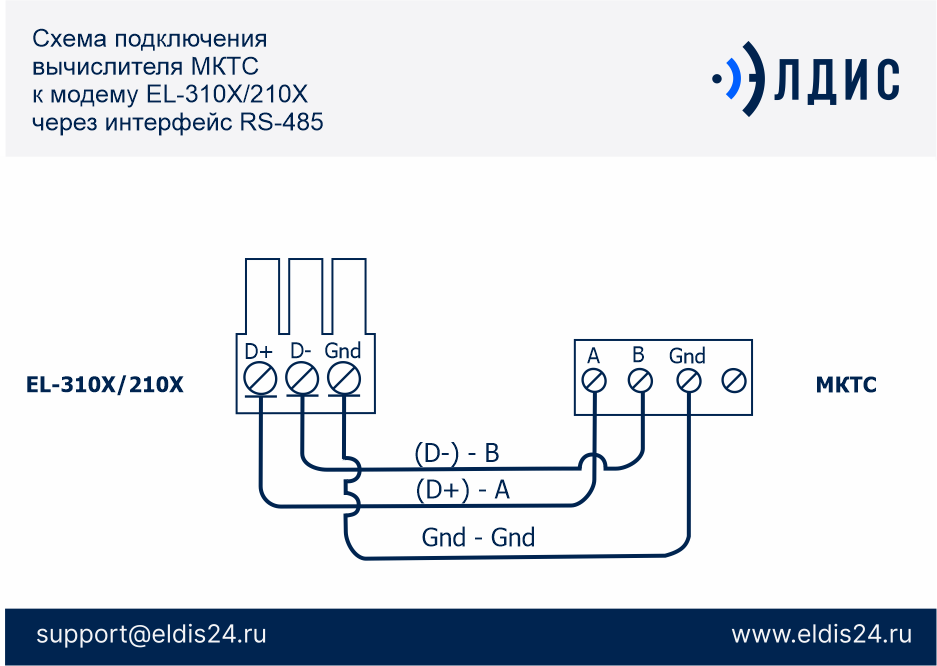

1.2 Подключение через интерфейс "RS-485"
2 Рекомендуемые параметры для установки на приборе
Просмотр и редактирование скорости передачи данных выполняется в пункте меню «Настройка ТС». Для этого необходимо с помощью кнопок со стрелками вправо («→») или влево («←») открыть экран с данным разделом. Затем кнопками вверх («↑») или вниз («↓») выделить пункт «Настройка ТС» и нажать кнопку «Enter». В открывшемся разделе с помощью кнопок «↑» или «↓» перейти к параметру «Скор. связи», напротив которого отображается текущее значение скорости передачи данных. Для изменения скорости в данном пункте требуется нажать кнопку «Enter», после чего выбрать нужное значение в списке посредством кнопок «↑» или «↓» и подтвердить внесенные изменения повторным нажатием кнопки «Enter».
Просмотр и редактирование адреса прибора в сети выполняется в пункте меню «Настройка узла». Для этого необходимо с помощью кнопок со стрелками вправо («→») или влево («←») открыть экран с данным разделом и нажать кнопку «Enter». В открывшемся разделе с помощью кнопок «→» или «←» перейти к параметру «Адрес», напротив которого указано текущее значение сетевого адреса. Для редактирования адреса в данном пункте нужно нажать кнопку «Enter», после этого с помощью кнопок со стрелками и цифрами установить требуемое значение и подтвердить внесенные изменения повторным нажатием кнопки «Enter».
Стоит отметить, что для возврата в исходное меню следует несколько раз нажать кнопку «Esc».
Важно: для изменения скорости и адреса необходимо, чтобы защита прибора была отключена (тумблер защиты установлен внутри корпуса прибора).
2.1 Пункт меню прибора «Настройки»
Скорость обмена: 9600 (по умолчанию 115200);
Сетевой адрес: 64636261 (широковещательный). Сетевые адреса нескольких приборов, подключенных к одному модему должны отличаться от широковещательного и не совпадать.
2.2 Настройки встроенного модема (платы GSM-модема)
Скорость обмена: 9600 (по умолчанию 115200);
Интерфейс передачи данных: Цифровой RS232(485);
- Технология передачи данных: CSD. Подробная информация по созданию CSD-модема в АИИС указана в отдельной статье.
Плата GSM-модема дополнительных настроек не требует.
