Описание новых пользовательских событий

Последние изменения: 10.06.2026

В данной статье представлена информация о всех пользовательских событиях доступных в группах событий.

Содержание:

1 Пользовательские события объекта

2 Пользовательские события модема

3 Пользовательские события прибора учёта/регулятора

4 Пользовательские события ИПУ

5 Пользовательские события точки учёта/контура

1 Пользовательские события объекта

1. Общие:

  • Q факт.cут </> Qдог.сут более чем на _%. Событие позволяет контролировать наличие нештатной ситуации, при снижении/превышении суточного потребления тепловой энергии относительно договорного значения:

Q факт.cут > Qдог.сут     (1)

 где Q факт.cут – количество суточных записей по всем ТУ с ресурсами по теплоснабжению (кроме «Подпитка ТС»).                  Стоит отметить, что если у точки учёта включен чекбокс «Учёт после основного ПУ», то показания по ней не                        учитываются при анализе. Важно: при отсутствии нагрузки у ТУ – анализ производиться не будет;

Qдог.сут – суточное потребление договорной тепловой энергии, рассчитывается по следующей формуле:

Qдог.сут = Qдог.от + Qдог.вент + Qдог.гвс     (2)

 где Qдог.от – договорная тепловая энергия на отопление, рассчитывается при помощи следующей формулы:

Qдог.от = Qот × 24 × (tпом - tнв) / (tпом - tрег)     (3)

 где Qот – значение параметра объекта «Qот.»;

tпом – значение параметра объекта «Расчётная температура воздуха в помещении у потребителя»;

tнв – значение температуры наружного воздуха с метеостанции за анализируемый период;

tрег – значение параметра объекта «Расчётная температура наружного воздуха для отопления».

Qдог.вент – договорная тепловая энергия на вентиляцию, рассчитывается при помощи следующей формулы:

Qдог.вент = Qвент × Nвент × (tпом - tнв) / (tпом - tрег.вент) × UseWeekDayВент × UseHolidayВент     (4)

 где Qвент – значение параметра объекта «Qвент.»;

Nвент – значение параметра объекта «Количество часов работы вентиляции (в день)». Важно: если данный параметр не заполен – принимается значение «24»;

tпом – значение параметра объекта «Расчётная температура воздуха в помещении у потребителя»;

tнв – значение температуры наружного воздуха с метеостанции за анализируемый период;

tрег.вент – значение параметра объекта «Расчётная температура наружного воздуха для вентиляции»;

UseWeekDayВент – значение параметра объекта «Дни работы вентиляции (в формате: 1111100)» в зависимости от дня недели, за который производится расчёт. Важно: если данный параметр не заполен – принимается значение «1»;

UseHolidayВент – значение параметра объекта «Работа вентиляции в праздничные дни» в зависимости от дня недели, за который производится расчёт. Важно: если данный параметр не заполен – принимается значение «1».

Qдог.гвс – договорная тепловая энергия на горячее водоснабжение, рассчитывается при помощи следующей формулы:

Qдог.гвс = Qгвс × Nгвс × UseWeekDayГВС × UseHolidayГВС     (5)

 где Qгвс – значение параметра объекта «Qгвс.»

Nгвс – значение параметра объекта «Количество часов потребления ГВС (в день)». Важно: если данный параметр не заполен – принимается значение «24»;

UseWeekDayГВС – значение параметра объекта «Дни потребления ГВС (в формате: 1111100)» в зависимости от дня недели, за который производится расчёт. Важно: если данный параметр не заполен – принимается значение «1»;

UseHolidayГВС – значение параметра объекта «Работа ГВС в праздничные дни» в зависимости от дня недели, за который производится расчёт. Важно: если данный параметр не заполен – принимается значение «1».

Для настройки данного события потребуется указать процент допустимого отклонения суточного потребления тепловой энергии относительно договорной.

2 Пользовательские события модема

1. Общие:

  • Модем не на связи Х часов. Событие позволяет контролировать пользователю наличие соединения с модемом. Для настройки данного события потребуется указать допустимое количество времени (часов) отсутствия связи с модемом;

  • Ухудшение сигнала на модеме. Событие позволяет контролировать снижение уровня сигнала модема относительно заданного допустимого значения и срабатывает при выполнении условия:

уровень_сигнала < допустимый_уровень_сигнала     (6)

 где уровень_сигнала – уровень сигнала модема, преобразованный в процентное представление по формуле:

((уровень_сигнала + 115) * 100) / 63     (7)

допустимый_уровень_сигнала – допустимый уровень сигнала на модеме, указанный при настройке события, %.

Важно отметить несколько моментов работы события:

  • Если уровень сигнала <= -115 – по умолчанию возвращается значение «0»;

  • Если уровень сигнала >= -52 – по умолчанию возвращается значение «100»;

  • В остальных случаях процентное значение рассчитывается по формуле (7).

Для настройки данного события потребуется указать процент допустимого уровня сигнала модемеа (от 1 до 100).

3 Пользовательские события прибора учёта/регулятора

1. Общие:

  • Отклонение времени на приборе больше допустимого. Событие позволяет контролировать время на приборе учёта/регуляторе. Для настройки данного события потребуется указать допустимое превышение времени на ПУ/регуляторе в минутах;

  • Поверка вычислителя и первички. Событие позволяет контролировать предстоящую поверку вычислителя/регулятора. Для настройки данного события потребуется указать допустимое количество дней до поверки вычислителя/регулятора;

  • Синхронизация времени на ПУ. Событие позволяет контролировать успешное завершение задачи по синхронизации времени на приборе учёта/регуляторе.

2. Общие (+модель):

  • Изменение настроечных параметров. Событие позволяет контролировать изменение настроечных параметров прибора учёта /регулятора . Для настройки данного события потребуется указать настроечные параметры прибора /регулятора , по которым необходимо отслеживать изменения.

4 Пользовательские события ИПУ

1. Общие:

  • Отсутствие считанных архивов/данных. Событие позволяет контролировать наличие данных на счётчике. Для настройки данного события потребуется указать тип и допустимое количество отсутствующих архивов на счётчике;

  • Поверка вычислителя и первички. Событие позволяет контролировать предстоящую поверку счётчика. Для настройки данного события потребуется указать допустимое количество дней до поверки счётчика.

2. Унифицированные:

  • Блок «Выход «параметра» из рабочего режима потребления» . События позволяют контролировать превышение потребления необходимого параметра за пределы рабочего режима. Для настройки данного события потребуется указать тип архива (периода) данных и диапазон допустимых значений параметра;

Список параметров для которых можно настроить данное событие

Ap – активная энергия прямого направления;

dMтс – разница показаний масс на подающем и обратном трубопроводах в системах теплоснабжения (ТС);

dtтс – разница показаний температуры на подающем и обратном трубопроводах в системах теплоснабжения (ТС);

dVтс – разница показаний объёмов на подающем и обратном трубопроводах в системах теплоснабжения (ТС);

Mтс.обр. – масса на обратном трубопроводе в системах теплоснабжения (ТС);

Mтс.под. – масса на подающем трубопроводе в системах теплоснабжения (ТС);

Qтс – тепловая энергия в системах теплоснабжения (ТС);

tтс.обр. – температура на обратном трубопроводе в системах теплоснабжения (ТС);

tтс.под. – температура на подающем трубопроводе в системах теплоснабжения (ТС);

Vгвс.под. – объём на подающем трубопроводе в системах горячего водоснабжения (ГВС);

Vтс.обр. – объём на обратном трубопроводе в системах теплоснабжения (ТС);

Vтс.под. – объём на подающем трубопроводе в системах теплоснабжения (ТС);

Vхв. – объём холодной воды.

  • Блок «Отклонение значения «параметра» от среднего» . События позволяют контролировать наличие нештатной ситуации, при превышении потребления необходимого параметра относительно среднего значения за определенный период. Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого отклонения потребления параметра относительно среднего значения за необходимое количество дней;

Список параметров для которых можно настроить данное событие

dMтс – разница показаний масс на подающем и обратном трубопроводах в системах теплоснабжения (ТС);

dtтс – разница показаний температуры на подающем и обратном трубопроводах в системах теплоснабжения (ТС);

dVтс – разница показаний объёмов на подающем и обратном трубопроводах в системах теплоснабжения (ТС);

Mтс.обр. – масса на обратном трубопроводе в системах теплоснабжения (ТС);

Mтс.под. – масса на подающем трубопроводе в системах теплоснабжения (ТС);

Qотп – тепловая энергия в системах отопления;

tтс.обр. – температура на обратном трубопроводе в системах теплоснабжения (ТС);

tтс.под. – температура на подающем трубопроводе в системах теплоснабжения (ТС);

Vгвс.под. – объём на подающем трубопроводе в системах горячего водоснабжения (ГВС);

Vтс.обр. – объём на обратном трубопроводе в системах теплоснабжения (ТС);

Vтс.под. – объём на подающем трубопроводе в системах теплоснабжения (ТС);

Vхв. – объём холодной воды.

  • Блок «Переход «параметра» к константному значению» . События позволяют контролировать наличие нештатной ситуации, при потреблении параметра равному константному значению. Для настройки данного события потребуется указать тип архива (периода) данных и константное значение параметра, а также количество случаев, удовлетворяющих условию, после которых событие (и соответственно оповещение по нему) сработает;

Список параметров для которых можно настроить данное событие

Mтс.обр. – масса на обратном трубопроводе в системах теплоснабжения (ТС);

Mтс.под. – масса на подающем трубопроводе в системах теплоснабжения (ТС);

Qтс – тепловая энергия в системах теплоснабжения (ТС);

tтс.обр. – температура на обратном трубопроводе в системах теплоснабжения (ТС);

tтс.под. – температура на подающем трубопроводе в системах теплоснабжения (ТС);

Vгвс.под. – объём на подающем трубопроводе в системах горячего водоснабжения (ГВС);

Vтс.обр. – объём на обратном трубопроводе в системах теплоснабжения (ТС);

Vтс.под. – объём на подающем трубопроводе в системах теплоснабжения (ТС);

Vхв. – объём холодной воды.

  • Малая разница температур. Событие позволяет контролировать разницу температур на подающем и обратном трубопроводе. Для настройки данного события потребуется указать тип архива (периода) данных и допустимую разницу температур;

  • Прорыв/сброс. Событие позволяет контролировать наличие нештатной ситуации, при превышении суточного водоразбора относительно среднесуточного расхода за неделю. Для настройки данного события потребуется указать тип архива (периода) данных и допустимый множитель потребления воды за сутки.

5 Пользовательские события точки учёта/контура

1. Общие:

  • До (Акт допуска до) осталось Х дней. Событие позволяет контролировать окончание акта допуска в эксплуатацию. Для настройки данного события потребуется указать допустимое количество дней до окончания акта допуска;

  • Отсутствие считанных архивов/данных. Событие позволяет контролировать наличие данных на точке учёта/контуре. Для настройки данного события потребуется указать тип и количество отсутствующих архивов, при допустимой задержке на ТУ/контуре.

2. Сырые:

  • Авария! Высокая температура подачи! Событие позволяет контролировать превышение температуры на подающем трубопроводе. Для настройки данного события потребуется указать тип архива (периода) и выражение для анализа данных (при помощи атрибутов), а также текст сообщения, которое будет приходить на email и в sms при срабатывании события. Настройка данного события аналогична настройке события «Выражение для анализа данных»;

  • Авария! Низкая температура подачи! Событие позволяет контролировать снижение температуры на подающем трубопроводе. Для настройки данного события потребуется указать тип архива (периода) и выражение для анализа данных (при помощи атрибутов), а также текст сообщения, которое будет приходить на email и в sms при срабатывании события. Настройка данного события аналогична настройке события «Выражение для анализа данных»;

  • Выражение для анализа данных. Событие позволяет контролировать соблюдение указанного выражения для анализа данных. Для настройки данного события потребуется указать тип архива (периода) и выражение для анализа данных (при помощи атрибутов), а также текст сообщения, которое будет приходить на email и в SMS при срабатывании события;

Настройка выражения для анализа данных

После выбора типа архива данных появятся параметры для ввода произвольного логического выражения, а также шаблонов сообщений, которые будут приходить на e-mail и в SMS при срабатывании события.

Для настройки этих полей предусмотрен конструктор, позволяющий использовать значения атрибутов выбранного архива. Чтобы воспользоваться конструктором, нужно нажать на значок редактирования, расположенный в правой части соответствующего поля. После чего откроется форма настройки выражения для анализа (рис. 2), в которой представлен список всех доступных атрибутов. Для добавления атрибута в выражение необходимо дважды нажать левой кнопкой мыши по ячейке с требуемым параметром. В открывшемся окне при необходимости можно выбрать единицу измерения, к которой следует привести значение выбранного атрибута. После ввода требуемого выражения необходимо нажать кнопку «Проверить выражение», расположенную в левом нижнем углу окна. По окончании проверки в нижней части экрана отобразится всплывающее сообщение с результатом анализа. Если выражение составлено корректно, станет доступна кнопка «Ок», по нажатию на которую настроенное выражение будет сохранено.

Важно: если логическое выражение построено неверно или указана несовместимая с выбранным атрибутом единица измерения – событие по нему никогда не сработает.

Атрибуты могут возвращать:

  • Числовые значения: [TR.M#1], [TR.M#2], [TR.P#1], [TR.P#2], [TR.t#1], [TR.t#2] и т.д.

  • Строковые значения: [TR.tNSCodes#1/2], [TV.DINSCodes], TV.dtNSCodes], [TR.GNSCodes#1/2], [TR.MNSCodes#1/2], [TV.MgNSCodes], [TR.PNSCodes#1/2], [TV.QgNSCodes], [TV.QntHIPNSCodes], [TV.QntPNSCodes], [TV.QoNSCodes], [TV.taNSCodes], [TV.tswNSCodes], [TR.VNSCodes#1/2].

  • Битовые значения (true/false): [TV.FullArchive], [TV.EmptyArchive], [TV.NS].

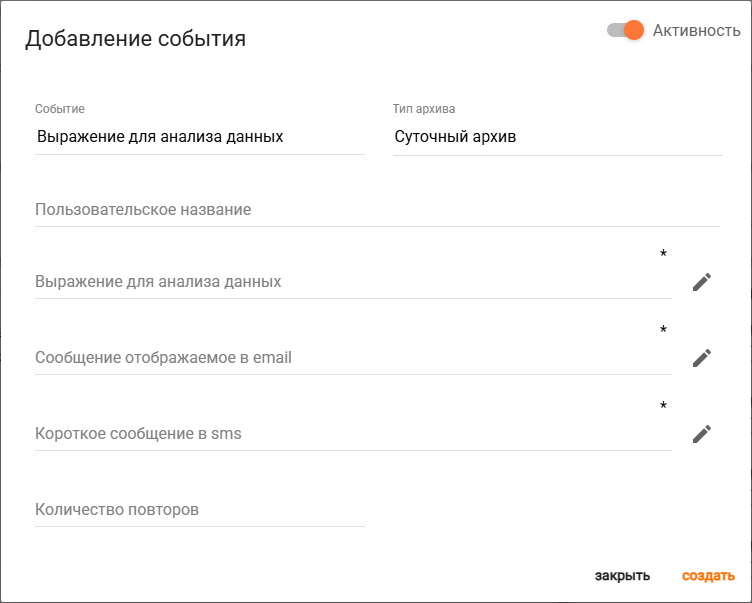

Рисунок 1 – Окно добавления события

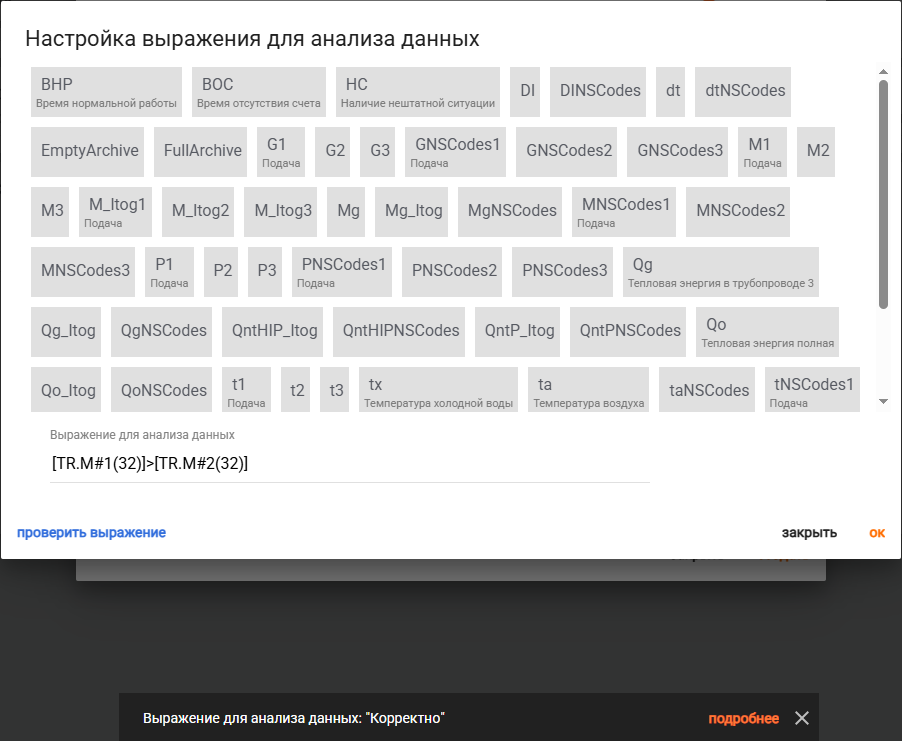

Таким образом, выбранные атрибуты в квадратных скобках появятся в поле «Выражение для анализа данных» в нижней части окна, что позволит подставлять значения из архива для соответствующих атрибутов. Например, при выборе массы на подающем трубопроводе автоматически будет указано следующее выражение:

[TR.M#1(32)]     (8)

где [ ] – служебные спецсимволы, оповещающие систему о начале и завершении строки описания атрибута;

TR.M#1 – масса на подающем трубопроводе (подача);

(32) – код выбранной единицы измерения, в данном случае – тонны.

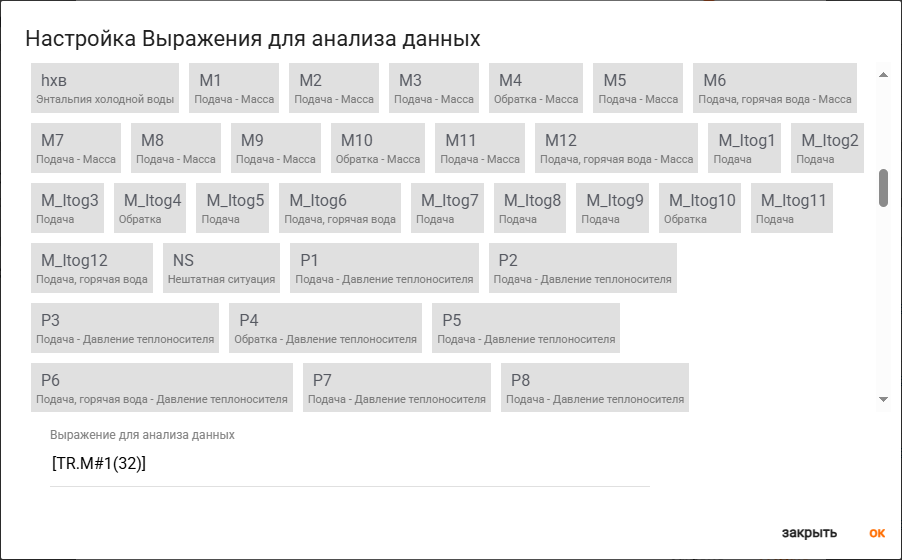

Рисунок 2 – Форма настройки выражения для анализа данных

Для задания условий в строке для анализа данных можно применять простейшие логические и арифметические операции, а также выставлять приоритет выполнения при помощи скобок:

  • Операторы сравнения поддерживают следующие знаки:

    • < – меньше;

    • > – больше;

    • <= – меньше или равно;

    • >= – больше или равно;

    • < > – не равно;

    • = – равно.

  • Логические функции:

    • ISNULL(выражение, X) – функция проверки пустого значения. Если значение выражения отсутствует (пустое), возвращается указанное значение Х;

    • IIF(выражение, Х, У) – оператор условного перехода «Если». Если выражение истинно – возвращается Х, иначе У;

    • Текст LIKE '*искомое*' – оператор поиска значения в строке. Если текст содержит искомое значение, оператор возвращает true (истинно), иначе false (ложно). Также можно учитывать расположение искомого значения при помощи символа «*»:

      • * – произвольная последовательность символов;

      • *искомое* – подстрока в любом месте строки;

      • Искомое* – строка должна начинаться с указанного значения;

      • *искомое – строка должна заканчиваться указанным значением.

Важно: оператор работает только с атрибутами, возвращающими строку.

Например: [TR.tNSCodes#1] LIKE '*10*'. Если значение атрибута TR.tNSCodes#1 содержит подстроку 10 оператор вернет true, иначе false;

SUBSTRING (строка, начальный символ, количество символов) – функция обрезки строки, позволяет получить часть строки, начиная с указанной позиции.

Важно: функция работает только с атрибутами, возвращающими строку.

Например: SUBSTRING("Диспетчеризация", 1, 10) – вернет строку «Диспетчер».

Разбор примера с использованием нескольких операторов

IIF(ISNULL([TV.ta], 0) <= 0, [TR.t#1] - [TR.t#2], [TR.t#2]) < 18

Логика выражения:

  • Функция ISNULL([TV.ta], 0) подставляет 0, если значение [TV.ta] отсутствует;

  • Условие ISNULL([TV.ta], 0) <= 0 определяет ветку оператора IIF;

  • Если условие истинно, оператор IIF возвращает разницу между температурой подачи и обратки: [TR.t#1] - [TR.t#2];

  • Если условие ложно, оператор IIF возвращает значение температура обратки: [TR.t#2];

  • Результат оператора IIF сравнивается со значением 18

  • При значении меньше 18 выражение становится истинным (true) и событие сработает.

Важно отметить, что при заполнении шаблонов сообщений для отправки на e-mail и sms следует учитывать следующие условия:

  • В шаблоне допускается указывать выражения и арифметические операции, но результат не анализируется как условие срабатывания события;

  • Текст сообщения указывается в одинарных кавычках: 'текст';

  • Атрибуты в квадратных скобках [] подставляются из архива;

  • Объединение переменных в строку выполняется посредством операции конкатенации при помощи оператора «+».

Пример: 'Потребление ta (' + [TV.ta] + ' ) выше указанного значения'

  • Выход параметра из рабочего режима потребления. Событие позволяет контролировать превышение потребления параметра за пределы рабочего режима. Для настройки данного события потребуется указать тип архива (периода) данных и диапазон допустимых значений необходимого параметра;

  • Значение параметра выше допустимой нормы. Событие позволяет контролировать превышение потребления параметра. Для настройки данного события потребуется указать тип архива (периода) данных и допустимое потребление необходимого параметра;

  • Значение параметра ниже допустимой нормы. Событие позволяет контролировать снижение потребления параметра. Для настройки данного события потребуется указать тип архива (периода) данных и допустимое потребление необходимого параметра;

  • Значение параметра равно константному значению. Событие позволяет контролировать наличие нештатной ситуации при потреблении параметра равному константному значению. Для настройки данного события потребуется указать тип архива (периода) данных и константное значение необходимого параметра.

3. Унифицированные:

  • Блок «Выход «параметра» из рабочего режима потребления» . События позволяют контролировать превышение потребления необходимого параметра за пределы рабочего режима. Для настройки данного события потребуется указать тип архива (периода) данных и диапазон допустимых значений параметра;

Список параметров для которых можно настроить данное событие

dMгвс – разница показаний масс на подающем и обратном трубопроводах в системах горячего водоснабжения (ГВС);

dMтс – разница показаний масс на подающем и обратном трубопроводах в системах теплоснабжения (ТС);

dPгвс – разница показаний давления на подающем и обратном трубопроводах в системах горячего водоснабжения (ГВС);

dPтс – разница показаний давления на подающем и обратном трубопроводах в системах теплоснабжения (ТС);

dtгвс – разница показаний температуры на подающем и обратном трубопроводах в системах горячего водоснабжения (ГВС);

dtтс – разница показаний температуры на подающем и обратном трубопроводах в системах теплоснабжения (ТС);

dVгвс – разница показаний объёмов на подающем и обратном трубопроводах в системах горячего водоснабжения (ГВС);

dVтс – разница показаний объёмов на подающем и обратном трубопроводах в системах теплоснабжения (ТС);

Mгвс.под. – (расход) масса на подающем трубопроводе в системах горячего водоснабжения (ГВС);

Mгвс.цир. – масса на циркуляционном трубопроводе в системах горячего водоснабжения (ГВС);

Mтс.обр. – масса на обратном трубопроводе в системах теплоснабжения (ТС);

Mтс.под. – масса на подающем трубопроводе в системах теплоснабжения (ТС);

Mтс.подп. – масса на подпитке в системах теплоснабжения (ТС);

Mхв. – масса холодной воды;

Mхв.на.гвс – масса холодной воды в системах горячего водоснабжения (ГВС);

Pгвс.под. – давление на подающем трубопроводе в системах горячего водоснабжения (ГВС);

Pгвс.цир. – давление на циркуляционном трубопроводе в системах горячего водоснабжения (ГВС);

Pтс.обр. – давление на обратном трубопроводе в системах теплоснабжения (ТС);

Pтс.под. – давление на подающем трубопроводе в системах теплоснабжения (ТС);

Pтс.подп. – давление на подпитке в системах теплоснабжения (ТС);

Pхв. – давление холодной воды;

Pхв.на.гвс – давление холодной воды в системах горячего водоснабжения (ГВС);

Qгвс – тепловая энергия в системах горячего водоснабжения (ГВС);

Qтс – тепловая энергия в системах теплоснабжения (ТС);

tгвс.под. и Mгвс.под. – температура и масса на подающем трубопроводе в системах горячего водоснабжения (ГВС);

tгвс.под. – температура на подающем трубопроводе в системах горячего водоснабжения (ГВС);

tгвс.цир. – температура на циркуляционном трубопроводе в системах горячего водоснабжения (ГВС);

tтс.обр. – температура на обратном трубопроводе в системах теплоснабжения (ТС);

tтс.под. и Mтс.под. – температура и масса на подающем трубопроводе в системах теплоснабжения (ТС);

tтс.под. – температура на подающем трубопроводе в системах теплоснабжения (ТС);

tтс.подп. – температура на подпитке в системах теплоснабжения (ТС);

tхв. – температура холодной воды;

tхв.на.гвс – температура холодной воды в системах горячего водоснабжения (ГВС);

Vгвс.под. – объём на подающем трубопроводе в системах горячего водоснабжения (ГВС);

Vгвс.цир. – объём на циркуляционном трубопроводе в системах горячего водоснабжения (ГВС);

Vтс.обр. – объём на обратном трубопроводе в системах теплоснабжения (ТС);

Vтс.под. – объём на подающем трубопроводе в системах теплоснабжения (ТС);

Vтс.подп. – объём на подпитке в системах теплоснабжения (ТС);

Vхв. – объём холодной воды;

Vхв.на.гвс – объём холодной воды в системах горячего водоснабжения (ГВС).

  • Блок «Отклонение значения «параметра» от среднего» . События позволяют контролировать наличие нештатной ситуации, при превышении потребления необходимого параметра относительно среднего значения за определенный период. Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого отклонения потребления параметра относительно среднего значения за необходимое количество дней;

Список параметров для которых можно настроить данное событие

dMгвс – разница показаний масс на подающем и обратном трубопроводах в системах горячего водоснабжения (ГВС);

dMтс – разница показаний масс на подающем и обратном трубопроводах в системах теплоснабжения (ТС);

dPгвс – разница показаний давления на подающем и обратном трубопроводах в системах горячего водоснабжения (ГВС);

dPтс – разница показаний давления на подающем и обратном трубопроводах в системах теплоснабжения (ТС);

dtгвс – разница показаний температуры на подающем и обратном трубопроводах в системах горячего водоснабжения (ГВС);

dtтс – разница показаний температуры на подающем и обратном трубопроводах в системах теплоснабжения (ТС);

dVгвс – разница показаний объёмов на подающем и обратном трубопроводах в системах горячего водоснабжения (ГВС);

dVтс – разница показаний объёмов на подающем и обратном трубопроводах в системах теплоснабжения (ТС);

Mгвс.под. – (расход) масса на подающем трубопроводе в системах горячего водоснабжения (ГВС);

Mгвс.цир. – масса на циркуляционном трубопроводе в системах горячего водоснабжения (ГВС);

Mтс.обр. – масса на обратном трубопроводе в системах теплоснабжения (ТС);

Mтс.под. – масса на подающем трубопроводе в системах теплоснабжения (ТС);

Mтс.подп. – масса на подпитке в системах теплоснабжения (ТС);

Mхв. – масса холодной воды;

Mхв.на.гвс – масса холодной воды в системах горячего водоснабжения (ГВС);

Pгвс.под. – давление на подающем трубопроводе в системах горячего водоснабжения (ГВС);

Pгвс.цир. – давление на циркуляционном трубопроводе в системах горячего водоснабжения (ГВС);

Pтс.обр. – давление на обратном трубопроводе в системах теплоснабжения (ТС);

Pтс.под. – давление на подающем трубопроводе в системах теплоснабжения (ТС);

Pтс.подп. – давление на подпитке в системах теплоснабжения (ТС);

Pхв. – давление холодной воды;

Pхв.на.гвс – давление холодной воды в системах горячего водоснабжения (ГВС);

Qгвс – тепловая энергия в системах горячего водоснабжения (ГВС);

Qотп – тепловая энергия в системах отопления;

tгвс.под. – температура на подающем трубопроводе в системах горячего водоснабжения (ГВС);

tгвс.цир. – температура на циркуляционном трубопроводе в системах горячего водоснабжения (ГВС);

tтс.обр. – температура на обратном трубопроводе в системах теплоснабжения (ТС);

tтс.под. – температура на подающем трубопроводе в системах теплоснабжения (ТС);

tтс.подп. – температура на подпитке в системах теплоснабжения (ТС);

tхв. – температура холодной воды;

tхв.на.гвс – температура холодной воды в системах горячего водоснабжения (ГВС);

Vгвс.под. – объём на подающем трубопроводе в системах горячего водоснабжения (ГВС);

Vгвс.цир. – объём на циркуляционном трубопроводе в системах горячего водоснабжения (ГВС);

Vтс.обр. – объём на обратном трубопроводе в системах теплоснабжения (ТС);

Vтс.под. – объём на подающем трубопроводе в системах теплоснабжения (ТС);

Vтс.подп. – объём на подпитке в системах теплоснабжения (ТС);

Vхв. – объём холодной воды;

Vхв.на.гвс – объём холодной воды в системах горячего водоснабжения (ГВС).

  • Блок «Переход «параметра» к константному значению» . События позволяют контролировать наличие нештатной ситуации, при потреблении параметра равному константному значению. Для настройки данного события потребуется указать тип архива (периода) данных и константное значение параметра, а также количество случаев, удовлетворяющих условию, после которых событие (и соответственно оповещение по нему) сработает;

Список параметров для которых можно настроить данное событие

Mтс.обр. – масса на обратном трубопроводе в системах теплоснабжения (ТС);

Mтс.под. – масса на подающем трубопроводе в системах теплоснабжения (ТС);

Mтс.подп. – масса на подпитке в системах теплоснабжения (ТС);

Pтс.обр. – давление на обратном трубопроводе в системах теплоснабжения (ТС);

Pтс.под. – давление на подающем трубопроводе в системах теплоснабжения (ТС);

Pтс.подп. – давление на подпитке в системах теплоснабжения (ТС);

Qтс – тепловая энергия в системах теплоснабжения (ТС);

tтс.обр. – температура на обратном трубопроводе в системах теплоснабжения (ТС);

tтс.под. – температура на подающем трубопроводе в системах теплоснабжения (ТС);

tтс.подп. – температура на подпитке в системах теплоснабжения (ТС

Vтс.обр. – объём на обратном трубопроводе в системах теплоснабжения (ТС);

Vтс.под. – объём на подающем трубопроводе в системах теплоснабжения (ТС);

Vтс.подп. – объём на подпитке в системах теплоснабжения (ТС).

  • Q факт.cут </> Qэфф.сут более чем на _%. Событие позволяет контролировать наличие нештатной ситуации, при снижении/превышении суточного потребления тепловой энергии относительно эффективного значения:

Q факт.cут < Qэфф.сут     (9)

 где Q факт.cут – количество суточных записей по всем ТУ с ресурсами по теплоснабжению (кроме «Подпитка ТС»).                  Стоит отметить, что если у точки учёта включен чекбокс «Учёт после основного ПУ», то показания по ней не                        учитываются при анализе. Важно: при отсутствии нагрузки у ТУ – анализ производиться не будет;

Qэфф.сут – суточное потребление эффективной тепловой энергии, которое рассчитывается по следующей формуле:

Qэфф.сут =  Qэфф × 24 × (T в пом - Тнв факт) / (T в пом - Tрасч.отоп)     (10)

 где Qэфф – значение параметра объекта «Qэфф»;

Т в пом – значение параметра объекта «Расчётная температура воздуха в помещении у потребителя»;

Тнв факт – значение фактической температуры наружного воздуха с метеостанции за анализируемый период/заданное пользователем при настройке события;

Трасч.отоп – значение параметра объекта «Расчётная температура наружного воздуха для отопления».

Для настройки данного события потребуется указать процент допустимого отклонения суточного потребления тепловой энергии относительно эффективной, а также при необходимости возможно задать фактическую температуру наружного воздуха;

  • Q факт.час </> Qэфф.час более чем на _%. Событие позволяет контролировать наличие нештатной ситуации, при снижении/превышении часового потребления тепловой энергии относительно эффективного значения:

Q факт.час < Qэфф.час     (11)

 где Q факт.час – количество часовых записей по всем ТУ с ресурсами по теплоснабжению (кроме «Подпитка ТС»).                    Стоит отметить, что если у точки учёта включен чекбокс «Учёт после основного ПУ», то показания по ней не                        учитываются при анализе. Важно: при отсутствии нагрузки у ТУ – анализ производиться не будет;

Qэфф.час – часовое потребление эффективной тепловой энергии, которое рассчитывается по следующей формуле:

Qэфф.час =  Qэфф × (T в пом - Тнв факт) / (T в пом - Tрасч.отоп)     (12)

 где Qэфф – значение параметра объекта «Qэфф»;

Т в пом – значение параметра объекта «Расчётная температура воздуха в помещении у потребителя»;

Тнв факт – значение фактической температуры наружного воздуха с метеостанции за анализируемый период /заданное пользователем при настройке события ;

Трасч.отоп – значение параметра объекта «Расчётная температура наружного воздуха для отопления».

Для настройки данного события потребуется указать процент допустимого отклонения часового потребления тепловой энергии относительно эффективной, а также при необходимости возможно задать фактическую температуру наружного воздуха;

  • Анализ качества ГВС. Событие позволяет контролировать некачественную поставку ресурса:

(X - N1(N2)) < T1 < (Y + N1(N2))     (13)

 где T1 – фактическая температура на подающем трубопроводе, °C;

Х – нижний предел диапазона допустимых значений температуры на подающем трубопроводе (по умолчанию – 60), °С;

Y – верхний предел диапазона допустимых значений температуры на подающем трубопроводе (по умолчанию – 75), °С;

N1 – допустимое отклонение температуры на подающем трубопроводе (по умолчанию – 5) в ночные часы (с 00:00 до 05:00), °С;

N2 – допустимое отклонение температуры на подающем трубопроводе (по умолчанию – 3) в дневные часы (с 05:00 до 00:00), °С.

Для настройки данного события потребуется указать диапазон допустимых значений температуры на подающем трубопроводе, а также ее отклонение в каждое время суток (дневное/ночное);

  • Время наработки больше допустимого. Событие позволяет контролировать увеличение времени работы прибора учёта. Для настройки данного события потребуется указать тип архива (периода) данных, по которому будет анализироваться время работы прибора;

  • Завышенная температура в подающем трубопроводе. Событие позволяет контролировать превышение температуры сетевой воды в подающем трубопроводе относительно температуры, рассчитанной по графику отопления. Для настройки данного события потребуется указать тип архива (периода), по которому будут анализироваться данные температуры в подающем трубопроводе;

  • Заниженная температура в подающем трубопроводе. Событие позволяет контролировать снижение температуры сетевой воды в подающем трубопроводе относительно температуры, рассчитанной по графику отопления. Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого отклонения температуры  сетевой воды относительно температуры, рассчитанной по температурному графику;

  • Малая разница температур. Событие позволяет контролировать разницу температур на подающем и обратном трубопроводе. Для настройки данного события потребуется указать тип архива (периода) данных и допустимую разницу температур;

  • Нарушение баланса масс для закрытых систем. Событие позволяет контролировать наличие нештатной ситуации, при достижении баланса масс для закрытых систем, рассчитываемого по следующей формуле:

|((M1 - M2) × 2) / (M1 + M2)| × 100%     (14)

Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого значения баланса масс для закрытых систем;

  • Нарушение баланса масс для открытых систем. Событие позволяет контролировать наличие нештатной ситуации, при достижении баланса масс для открытых систем, рассчитываемого по следующей формуле:

|((M1 - M2 - M3) × 2) / (M1 + M2)| × 100%     (15)

Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого значения баланса масс для открытых систем;

  • Нарушение баланса объемов для закрытых систем. Событие позволяет контролировать наличие нештатной ситуации, при достижении баланса объемов для закрытых систем, рассчитываемого по следующей формуле:

|((V1 - V2) × 2) / (V1 + V2)| × 100%     (16)

Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого значения баланса объемов для закрытых систем;

  • Нарушение баланса объемов для открытых систем. Событие позволяет контролировать наличие нештатной ситуации, при достижении баланса объемов для открытых систем, рассчитываемого по следующей формуле:

|((V1 - V2 - V3) × 2) / (V1 + V2)| × 100%     (17)

Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого значения баланса объемов для открытых систем;

  • Недогрев температуры в обратном трубопроводе (относительно температуры наружного воздуха). Событие позволяет контролировать снижение температуры сетевой воды в обратном трубопроводе относительно температуры наружного воздуха, рассчитанной по графику отопления. Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого отклонения температуры в обратном трубопроводе;

  • Неполное время наработки. Событие позволяет контролировать уменьшение времени работы прибора учёта. Для настройки данного события потребуется указать тип архива (периода) данных и допустимое время (часы и минуты) работы прибора;

  • Ночные утечки. Событие позволяет диагностировать нештатную ситуацию, если среднечасовой ночной расход превышает указанный процент от среднечасового расхода за сутки:

Gночь > Gсут × P / 100     (18)

 где Gночь – среднечасовой ночной расход;

Gсут – среднечасовой расход за сутки (24 часа);

P – процент допустимого среднечасового ночного расхода, %.

Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого среднечасового ночного расхода;

  • Отрицательный водоразбор. Событие позволяет контролировать отрицательный водоразбор (разность между расходом в подающем и обратном трубопроводе). Для настройки данного события потребуется указать тип архива (периода) данных, по которому будет анализироваться водоразбор;

  • Отсутствие регистрации массы (объема) теплоносителя при регистрации рабочих значений температур. Событие позволяет контролировать отсутствие массы теплоносителя при рабочих значениях температур по следующей формуле:

М1(М2) <= X, при T1(T2) > Y     (19)

 где X – допустимое значение по массе (по умолчанию – 0), тонн;

Y – допустимое значение по температуре (по умолчанию – 30), °С.

Для настройки данного события потребуется указать тип архива (периода) данных и допустимые значения по массе и температуре;

  • Превышение нормативного потребления ХВС. Событие позволяет контролировать превышение нормативного потребления холодного водоснабжения. Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого превышения потребления ХВС;

  • Превышение температуры в обратном трубопроводе (относительно температуры наружного воздуха). Событие позволяет контролировать превышение температуры сетевой воды в обратном трубопроводе относительно температуры наружного воздуха, рассчитанной по графику отопления. Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого превышения температуры в обратном трубопроводе;

  • Превышение температуры в обратном трубопроводе (относительно температуры подачи). Событие позволяет контролировать превышение температуры сетевой воды в обратном трубопроводе относительно температуры в подающем трубопроводе, рассчитанной по графику отопления. Для настройки данного события потребуется указать тип архива (периода), по которому будут анализироваться данные температуры в обратном трубопроводе;

  • Прорыв/сброс. Событие позволяет контролировать наличие нештатной ситуации, при превышении суточного водоразбора относительно среднесуточного расхода за неделю. Для настройки данного события потребуется указать тип архива (периода) данных и допустимый множитель потребления воды за сутки;

  • Сброс интеграторов. Событие позволяет контролировать наличие нештатной ситуации, при сбросе интеграторов. Для настройки данного события потребуется указать тип архива (периода) данных, по которому будет анализироваться выполнение сброса интеграторов;

  • Соответствие расчёта Qинж. Событие позволяет контролировать соответствие расчёта тепловой энергии тепловычислителем по инженерной формуле:

abs(Q - Qинж) ≤ abs(0,1 × Q)     (20)

 где Qинж1 = (М1 × (Т1 - Тхв) - М2 × (Т2 - Тхв)) / 1000;

Qинж2 = М1 × (Т1 - Т2) / 1000;

Qинж3 = М2 × (Т1 - Т2) / 1000;

Qинж4 = (М1 × (Т1 - Тхв) - М2 × (Т2 - Тхв)) + (М1гвс × (Т1гвс - Тхв) - М2гвс × (Т2гвс - Тхв)) / 1000;

Qинж5 = (М1 × (Т1 - Т2) + М3 × (Т2 - Тхв)) / 1000.

В формуле Qинж1,  Qинж4 и  Qинж5 величина Тхв определяется следующим образом:

  • По умолчанию используется параметр точки учёта, указывающий на «расположение» Тхв и принимающий следующие значения: 0 – из архива точки учёта; 1 – из настроечных параметров; 2 – вручную. При значении 1 или 2 – Тхв берется из параметров «Температура холодной воды (зима)»/«Температура холодной воды (лето)» в виджете «Параметры точки учёта» в зависимости от режима объекта (зима/лето). Режим объекта определяется при помощи параметров «Дата перехода на зимний режим (дд.мм)»/«Дата перехода на летний режим (дд.мм)» в виджете «Параметры точки учёта»;

  • При отсутствии значений в параметре (из предыдущего пункта) будет применена следующая логика определения Тхв: сначала через архив, далее через настроечные параметры ТУ;

  • В случае отсутствия Тхв – проверки с участием данной величины не осуществляются.

Для настройки данного события потребуется указать тип архива (периода) данных, по которому будет анализироваться соответствие расчёта тепловой энергии по инженерной формуле.

Помогла ли вам статья?
