МТС IoT HUB

Инструкция по настройке прибора «МТС IoT HUB» в АИИС

Для настройки прибора учёта с драйвером «МТС IoT HUB» в АИИС «Элдис» потребуется выполнить следующие действия:

1. Создать модем «Подключение к пользовательскому источнику данных» в АИИС. Для создания модема необходимо выполнить следующий алгоритм действий:

   1. Открыть форму нужного объекта в АИИС;

   2. Перейти к созданию нового модема (используя кнопку «+» в правой нижней части экрана);

   3. Выбрать модель модема «Подключение к пользовательскому источнику данных»;

   4. Нажать кнопку «Создать» в правой нижней части окна создания модема.

2. Создать прибор учёта с драйвером «МТС IoT HUB» указав следующие параметры:

• Серийный номер – серийный номер прибора;

• Модем – модем, подключенный к прибору – «Подключение к пользовательскому источнику данных»;

• Сетевой адрес – сетевой адрес прибора – «0»;

• Скорость – скорость обмена между модемом и прибором учёта – «9600»;

• Канал – интерфейс подключения прибора к модему – «Цифровой RS232».

Перейти на форму созданного прибора и заполнить параметр «Идентификатор» (во вкладке «Сведения»), указав «CustomerId», предоставляемый МТС (рис. 1).

Рисунок 1 – Пример заполненного идентификатора прибора

Важно: прибор не будет работать при отсутствии владельца на форме прибора учёта (рис. 2).

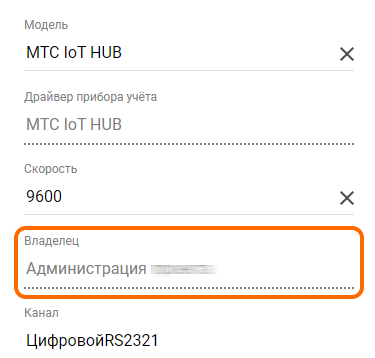

Рисунок 2 – Расположение параметра «Владелец»

Далее на приборе будет автоматически создана точка учёта (после окончания синхронизации, которая происходит в течение часа), на которой нужно указать корректный тип ресурса.

Важно: при создании ТУ вручную – прибор не будет активирован.

Выполнить конфигурацию прибора через ПО «Сопоставление параметров прибора с атрибутами АИИС» (рис. 3). Подробная информация по работе с данным программным обеспечением представлена в отдельной статье.

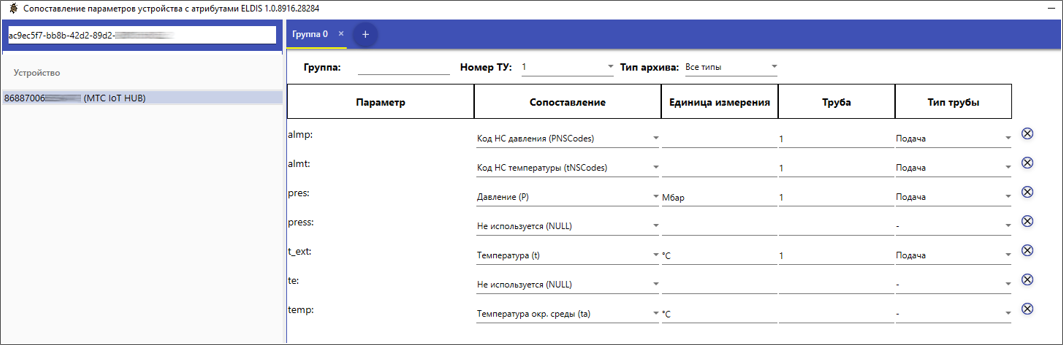

Рисунок 3 – Пример конфигурации прибора в ПО

После загрузки конфигурации в ПО «Сопоставление параметров прибора с атрибутами АИИС» точка учёта будет автоматически активирована.

При успешной активации прибора учета автоматически выводятся датчики (согласно схеме измерения) в виджете «Датчики на приборе» на форме ПУ. Ознакомиться с подробной информацией по датчикам можно в отдельной статье.
