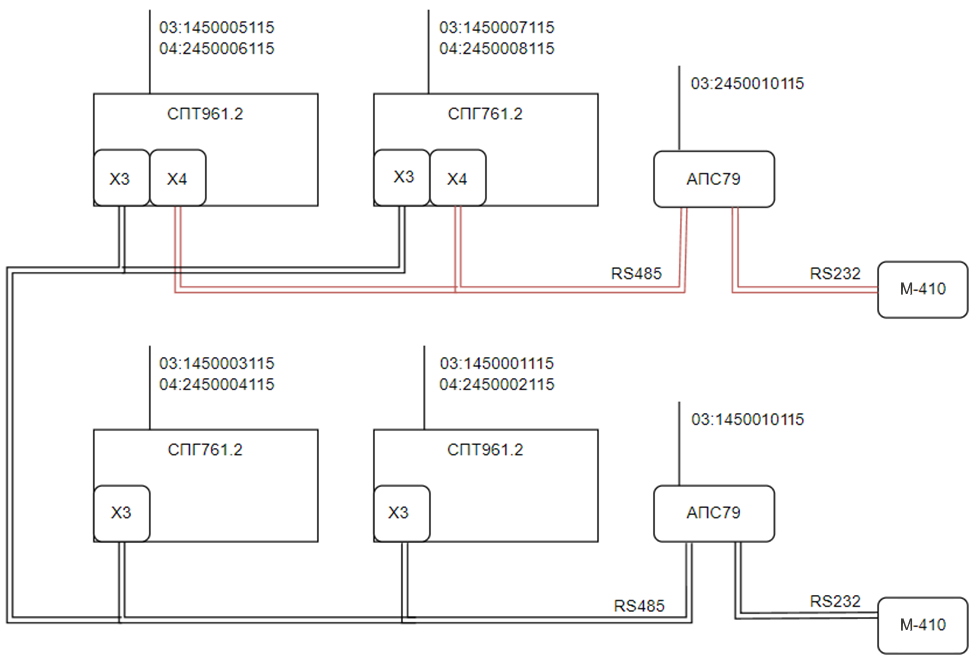

1 Подключение к модему M-410 через интерфейс RS-232 (используя АПС79)
Ключевые параметры СПЦФК003,004 в связке «1хххх01115»:
«1» – тип протокола. Важно: должен совпадать у всех приборов в информационной сети-ПУ/АПС. Работает 1-й и 2-й тип;
«хххх» – 4 цифры описывают тип оборудования, подключенного к интерфейсу RS232. Не важны для данной связки;
«01» – магистральный адрес прибора, который не должен быть больше старшего магистрального адреса ПУ и АПС;
«11» – старший магистральный адрес ПУ. Важен в случае, когда применяется магистральный протокол с маркерным доступом (1);
«5» – скорость обмена на магистрали. Должна совпадать на всей магистрали.
Пример рабочих параметров СПЦФК:
АПС 003 = 1450011115;
СПТ 003 = 1450001115.
Параметры связи в АИИС: интерфейс – RS232; скорость передачи данных – 9600; адрес адаптера – 11; адрес ПУ – 1.
Параметры связи в СТПО: адрес ПУ – 1; адрес ПК – не использовать.
Таким образом, можно опросить все подключенные приборы по Х3 и Х4.
2 Подключение напрямую к модему М-410 по RS-485 в режиме ведущий/ведомый
Примечание: в СПЦФК параметры 003/004 первая цифра только 2.

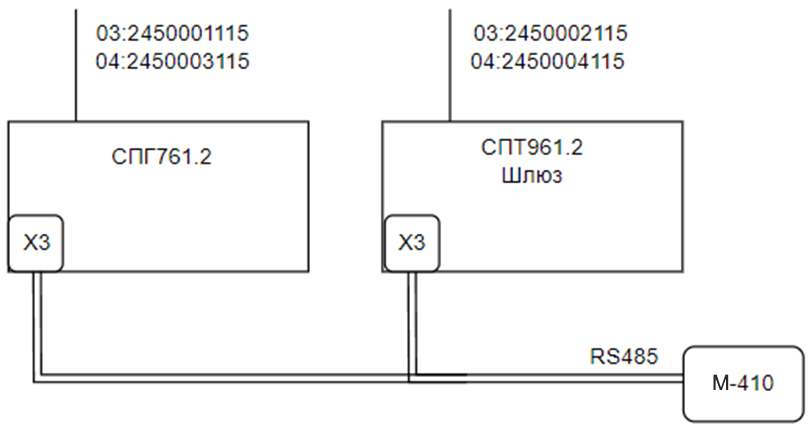

Схема подключения:
Ключевые параметры СПЦФК1,2 в связке «2хххх01115»:
«2» – в данной связке всегда цифра 2 (ведомый-ведущий);
«хххх» – 4 цифры описывают тип оборудования, подключенного к 232 интерфейсу. Не важны для данной связки;
«01» – магистральный адрес прибора, который не должен быть больше старшего магистрального адреса ПУ и АПС;
«11» – старший магистральный адрес ПУ. Важен в случае, когда применяется магистральный протокол с маркерным доступом (1);
«5» – скорость обмена на магистрали. Должна совпадать на всей магистрали.
Пример:
- 003 = 2450001115.
Параметры связи в АИИС: интерфейс – RS485; скорость – 9600; сетевой ПУ – 1; адрес адаптера – не указывается.
Параметры связи в СТПО: сетевой ПУ – 1; скорость – 9600; указать адрес ПК любой.
3 Подключение напрямую к модему М-410 по RS-485 в режиме протокола с маркерным доступом

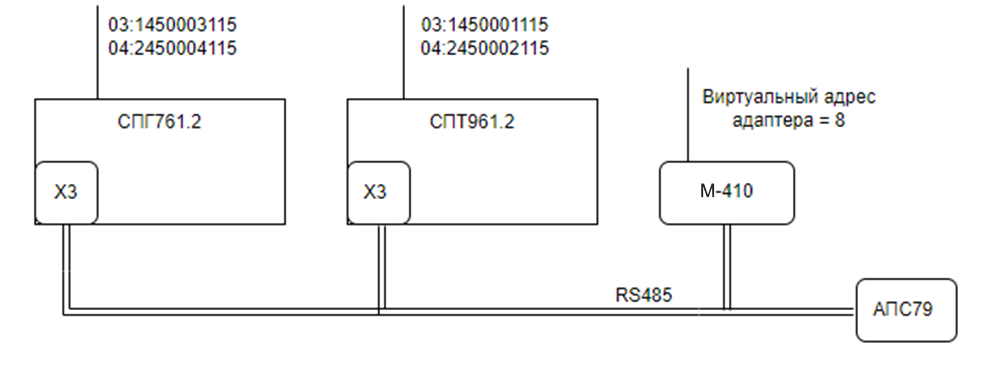

Схема подключения:
Особенности работы:
Работает только с модемом «M-410»;
Программное обеспечение модема не ниже версии 57;

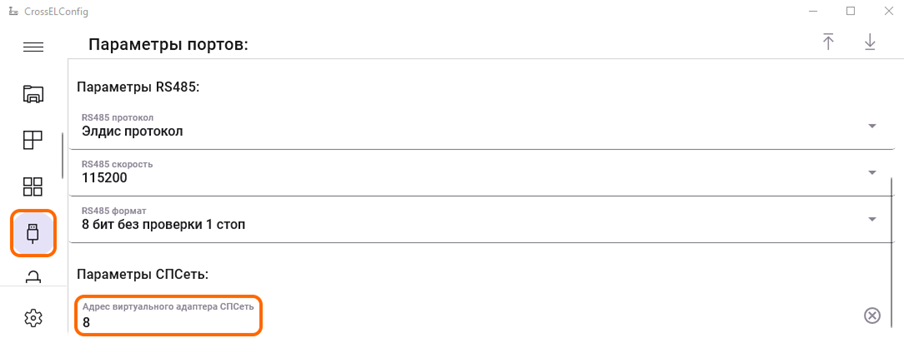

Модем необходимо сконфигурировать, выставив виртуальный адрес адаптера на вкладке «Параметры портов» в конфигураторе «CrossELConfig»;
Виртуальный адрес адаптера не должен совпадать ни с одним ПУ на линии связи (доступные от 0 до 31);
В АИИС необходимо выставить формат передачи СПсеть.
Пример СПЦФК1 (003) = 1450001115; виртуальный адрес адаптера – 8.
Параметры связи в АИИС: интерфейс – RS485; скорость – 9600; адрес адаптера – 8; сетевой адрес ПУ – 1; формат передачи – СПсеть.
СТПО в данной связке не работает.
4 Подключение напрямую к модему М-410 по RS-232 (через разъем Х2)

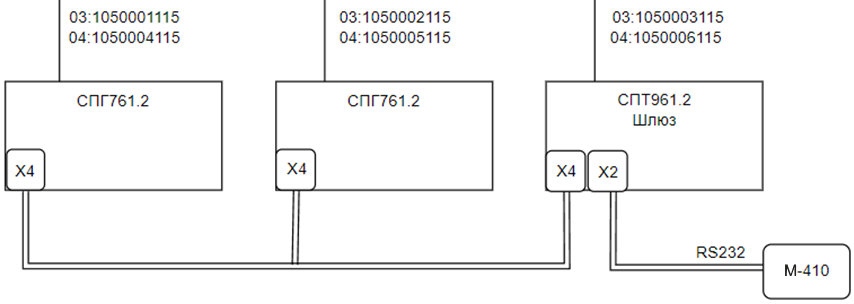

ИЛИ

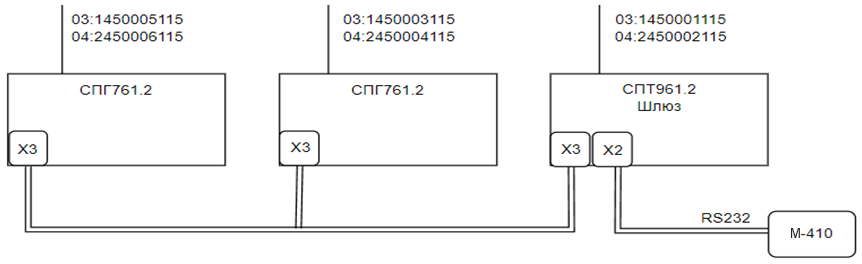

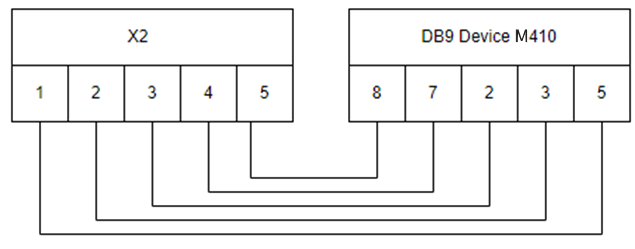

Схема подключения:
Ключевые параметры СПЦФК1 в связке «1450001115»:
«1» – протокол должен совпадать (работает и на 1-м и на 2-м);
«4» – необходимо установить 4 (согласно РЭ), но и 0 работает;
«5» – задает скорость обмена по RS232 (5 = 9600);
«0» – управление не осуществляется (всегда 0);
«0» – нет магистрального принтера;
«01» – магистральный адрес ПУ, который не должен быть больше старшего магистрального ПУ и адреса ПУ шлюза;
«11» – старший магистральный адрес должен совпадать на всей магистрали;
«5» – скорость на магистрали должна совпадать на всей магистрали.
Пример:
Параметр 003 прибора шлюза (ПУ к которому подключен модем по RS232) = 1450001115;
Параметр 003 прибора, с которым происходит взаимодействие по Х3 между ПУ шлюзом = 1450003115.
Связь в АИИС:
Всегда на RS232 с обеими ПУ.
Скорость, описанная в параметре 003 ПУ шлюза (с обоими ПУ).
Адрес адаптера указать сетевой адрес ПУ шлюза.
Сетевой адрес ПУ – это сетевой адрес ПУ.
Связь с ПУ шлюзом = адрес адаптера – это его собственный сетевой адрес.
Другими словами, связь в этой связке (параметр 003).
ПУ №1:
АИИС = адрес адаптера – 1; сетевой ПУ – 1; RS232; скорость – 9600;
СТПО = сетевой ПУ – 1, адрес ПК не используется; скорость – 9600; интерфейс – RS232.
ПУ №2:
АИИС = адрес адаптера – 1; сетевой ПУ – 3; интерфейс – RS232; скорость – 9600;
СТПО = сетевой ПУ – 3, адрес ПК не используется; скорость – 9600; интерфейс – RS232.
ПУ №3:
АИИС = адрес адаптера 1; сетевой ПУ – 5; интерфейс – RS232; скорость – 9600.
СТПО = сетевой ПУ – 5, адрес ПК не используется; скорость – 9600; интерфейс – RS232.
