В данной статье представлена общая информация об особенностях модемов «Старорусприбор» M410-G2, M410-G2R2 и M410-G2R4.
Содержание:
1.1 Основные технические характеристики модемов
1.2 Отличия модемов в зависимости от модели
2.1 Способы изменения параметров модема
2.2 SMS-команды для взаимодействия с модемом
2.3 Информация о потреблении электроэнергии и мобильного интернета
1 Основная информация
Модемы серии M410-G2 предназначены для удалённого сбора и передачи данных c приборов, оснащенных интерфейсом RS-232 или RS-485. Передача данных выполняется через мобильные сети 2G – GSM/GPRS 900/1800 МГц. Модемы применяются в системах диспетчеризации, контроля и учёта энергоресурсов.
1.1 Основные технические характеристики модемов
Стандарты мобильной связи: GSM 900/1800 МГц, GPRS class 12;
Тип антенного разъёма: SMA (female);
Напряжение питания: 12±2 В;
Ток потребления: 150 мА (в покое); 500 мА (во время регистрации в сети сотового оператора);
Способы подключения к периферии: RS-232 (DB9-F) и/или RS-485, Bluetooth (только для беспроводной настройки модема);
Поддерживаемые скорости передачи данных по RS-232/RS-485: от 300 до 230 400 бод;
Bluetooth: 5.3;
Количество дискретных входов типа «сухой контакт»: 3;
Количество SIM-карт: 2;
Формат SIM-карт: Micro SIM;
Уровень пылевлагозащиты: IP20;
Диапазон рабочих температур: от -5°С до +50°С;
Способ крепления: DIN-рейка;
Габаритные размеры (длина, ширина, высота): 89×76×30 мм.
1.2 Отличия модемов в зависимости от модели
Программные отличия модемов (например, работа по закрытому протоколу или в прозрачном режиме) могут быть изменены. Для уточнения возможности и деталей изменения программных особенностей модема рекомендуется обратиться в коммерческий отдел ООО «Старорусприбор» (телефон: 8 800 100-21-03 доб. 1, почта: zavod@staroruspribor.ru). Уточнить программные особенности модема конкретной модели можно на официальном сайте производителя в разделе «Продукция».
Конструктивные отличия модемов:
GSM/GPRS-модем M410-G2 представляет собой базовую модель для передачи данных через сеть 2G и не имеет встроенного разветвителя для подключения другого модема.

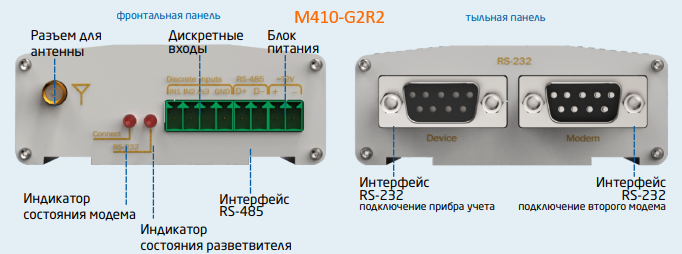

GSM/GPRS-модем модели M410-G2R2 предназначен для приёма и передачи данных через сеть 2G, а также оснащен встроенным разветвителем RS-232 для подключения стороннего модема (рис. 1).
Рисунок 1 – Элементы модема M410-G2R2

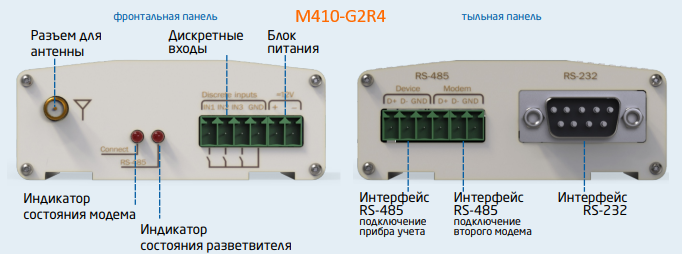

GSM/GPRS-модем модели M410-G2R4 предназначен для приёма и передачи данных через сеть 2G, а также оснащен встроенным разветвителем RS-485 для подключения стороннего модема (рис. 2).
Рисунок 2 – Элементы модема M410-G2R4
Стоит отметить, что интерфейс Ethernet в данных модификациях отсутствует.
1.3 Индикация на модеме
На модемах серии M410-G2 имеется индикатор состояния модема (рис. 1, 2), обозначенный надписью «Connect». Данный индикатор отображает следующие состояния:
Мигает 2 раза в секунду: процесс регистрации модема в сети, либо отсутствие связи/SIM-карты;
Серия из трёх вспышек с периодом в три секунды: регистрация модема в сети GPRS;
Мигает 1 раз в три секунды: модем зарегистрировался в сети, но не подключился к серверу;
Непрерывно светится: модем подключен к серверу.
На модемах со встроенным разветвителем (M410-G2R2 и M410-G2R4) имеется дополнительный индикатор, отвечающий за состояние разветвителя (рис. 1, 2). Индикатор подписан названием интерфейса разветвителя (у модема M410-G2R2 – RS-232, у M410-G2R4 – RS-485). Постоянное свечение индикатора означает, что разветвитель переключен на модем M410-xR.
1.4 Встроенный разветвитель
Встроенный разветвитель (присутствует на модемах M410-G2R2 и M410-G2R4) предназначен для подключения другого модема. Это позволяет опрашивать один прибор двумя модемами и при этом устанавливать приоритетность опроса. По умолчанию встроенный разветвитель настроен на приоритетность второго модема: это означает, что при одновременной попытке опроса прибора сразу двумя модемами возможность опроса будет только у второго (который подключен во встроенный разветвитель). Приоритет работы модемов может быть настроен различными способами вручную, либо по обращению в техническую поддержку АО «Элдис» (телефон: 8 800 775-13-93 доб. 2, почта: support@eldis24.ru).
2 Дополнительная информация
В данном разделе представлена дополнительная информация о модемах серии M410-G2.
2.1 Способы изменения параметров модема
По умолчанию модемы серии M410-G2 готовы к работе с АИИС «Элдис» без преднастройки (параметры оператора SIM-карты, скорость и битность прибора и некоторые другие важные параметры определяются автоматически). Но при необходимости можно просмотреть и изменить множество параметров модема, включая расписание его работы, настройки подключения к сторонним серверам (для разблокированных модемов), логику работы встроенного разветвителя (для модемов M410-G2R2 и M410-G2R4) и так далее.
Осуществить конфигурацию модема серии M410-G2 можно следующими способами:
Через локальный конфигуратор, подключив модем к компьютеру. В данном случае потребуется физически подключить модем к компьютеру (либо напрямую через COM-порт на ПК, либо через преобразователь RS-232/RS485 - USB). После этого необходимо воспользоваться локальным конфигуратором;
Через локальный конфигуратор, установив удалённую связь с модемом. Способ, аналогичный предыдущему, но вместо подключения модема к компьютеру необходимо подать питание на модем и вывести его на связь, после осуществить эмуляцию COM-порта, и далее воспользоваться локальным конфигуратором для настройки модема;
Через мобильное приложение «Элдис модемы». В таком случае потребуется подать питание на модем, и находясь в непосредственной близости перед модемом осуществить Bluetooth-подключение через мобильное приложение «Элдис модемы»;
Через SMS-команды. В данном случае потребуется подать питание на модем и вывести его на связь, после чего отправить SMS-сообщение с определённой командой на номер телефона SIM-карты, которая установлена в модем.
Для внесения изменений в настроечные параметры модемов серии M410-G2 версией прошивки 1.3.115 и выше потребуется указать ключ для записи параметров. Для уточнения ключей записи необходимо предоставить IMEI модема(-ов) в адрес технической поддержи АО «Элдис» (support@eldis24.ru);

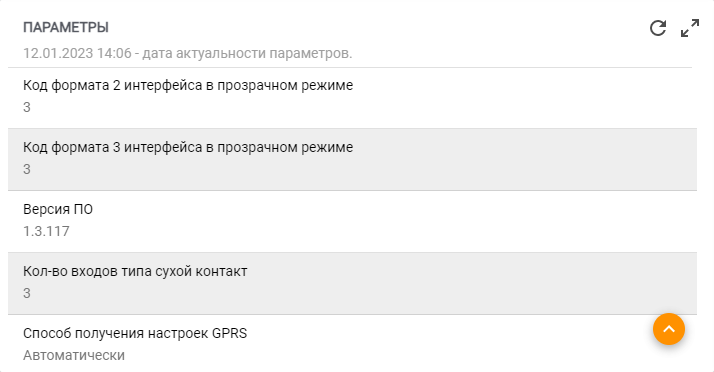

Текущие параметры модема можно просмотреть во время настройки всеми рассмотренными способами, а также при помощи виджета «Параметры» на форме модема в АИИС (рис. 3). В таком случае модем должен быть создан и подключен в АИИС.
Рисунок 3 – Виджет «Параметры» на форме модема
2.2 SMS-команды для взаимодействия с модемом
Для взаимодействия с модемом посредством SMS необходимо, чтобы модем находился на связи (в нём должна быть установлена SIM-карта, на модем должно быть подано питание, уровень сигнала и покрытие оператора должно обеспечивать регистрацию модема в сети).
После этого потребуется уточнить номер телефона SIM-карты, установленной в модеме. В случае, если номер SIM-карты не известен, то для его уточнения можно воспользоваться идентификатором ICCID (20-ти значный код, указанный на SIM-карте) следующим образом:
Если SIM-карта была приобретена у АО «Элдис» (или была поставлена вместе с модемом), то для получения номера SIM-карты достаточно сообщить ICCID в адрес технической поддержки АО «Элдис» (телефон: 8 800 775-13-93 доб. 2, почта: support@eldis24.ru). В случае, если SIM-карта поставлялась вместе с модемом, то достаточно сообщить серийный номер модема;
Если SIM-карта была приобретена у ООО «Старорусприбор» (или поставлялась вместе с модемом), необходимо сообщить ICCID в адрес технической поддержки ООО «Старорусприбор» (телефон: 8 800 100-21-03 доб. 2, почта: support@staroruspribor.ru)). В случае, если SIM-карта была поставлена вместе с модемом, то достаточно сообщить серийный номер модема;
Если SIM-карта была приобретена вами/вашей организацией напрямую у оператора связи, ICCID необходимо предоставить оператору связи для получения номера телефона.
Далее для взаимодействия с модемом посредством SMS необходимо направить нужную команду на номер телефона SIM-карты, которая в нём установлена.

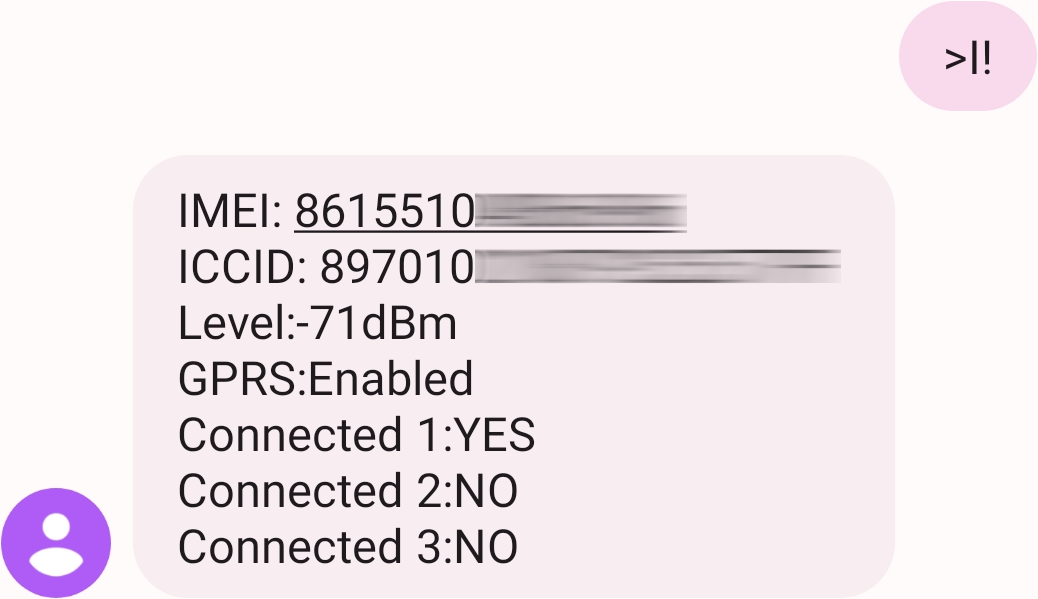

Примечание: все команды для получения информации, а также некоторые команды для изменения параметров предполагают ответ от модема (рис. 4). Ответ возвращается в ближайшее время (менее минуты) после отправки команды и с того же номера, на который была отправлена команда.
Рисунок 4 – Пример ответа модема на SMS-команду
2.3 Информация о потреблении электроэнергии и мобильного интернета
Потребление электроэнергии:
Суммарное потребление электроэнергии модемом зависит от уровня радиосигнала и режима работы. Как правило, потребление электроэнергии не превышает 30-80 Вт·ч (0,03-0,08 кВт·ч, 12-30 кВт·год).
Потребление мобильного интернета:
Приблизительное потребление трафика при чтении суточных (1 раз в день) и часовых архивов (2 раза в день) составляет 10-15 Мб в месяц.
2.4 Создание модема в АИИС
Для создания в АИИС модема серии M410-G2 необходимо выполнить следующий алгоритм действий:
Открыть форму нужного объекта в АИИС;
Перейти к созданию нового модема (используя кнопку «+» в правой нижней части экрана);
Выбрать модель модема «EL-310X/210Xv2»;
Заполнить параметр «Серийный номер» (указать серийный номер модема, состоящий из восьми цифр), и по возможности заполнить параметр «Телефон» (номер телефона SIM-карты, установленной в модем). Заполнение номера телефона позволяет перезагружать модем через функционал АИИС (нажав кнопку «Действия» на форме модема и выбрав пункт «Перезагрузить модем»), а также позволяет системе автоматически осуществлять попытки вывода модема на связь;
Нажать на кнопку «Создать» в правой нижней части окна создания модема.
В случае, если на модем подано питание и он находится на связи, а в АИИС корректно заполнен серийный номер устройства – модем будет подключен автоматически в течении небольшого промежутка времени (менее минуты).
