В данной статье представлена общая информация об особенностях модемов «Старорусприбор» M410-G4, M410-G4R2, M410-E и M410-G4ER2.
Содержание:
1.1 Основные технические характеристики модемов
1.2 Отличия модемов в зависимости от модели
2.1 Способы изменения параметров модема
2.2 SMS-команды для взаимодействия с модемом
1 Основная информация
Модемы серии M410-G4 и M410-E предназначены для удалённого сбора и передачи данных от приборов с интерфейсами RS-232 и RS-485. Применяются в системах диспетчеризации, автоматизированного контроля, коммерческого и технологического учёта энергоресурсов. Передача данных выполняется через мобильные сети 2G/4G или Ethernet – в зависимости от модели.
1.1 Основные технические характеристики модемов
Стандарты мобильной связи: GSM 900/1800 МГц, GPRS class 12, LTE FDD;
Тип антенного разъёма: SMA (female);
Напряжение питания: 12±2 В;
Ток потребления: 150 мА (в покое); 500 мА (во время регистрации в сети сотового оператора);
Способы подключения к периферии: RS-232 (DB9-F) и/или RS-485, Ethernet (для передачи данных в локальную сеть), Bluetooth (только для беспроводной настройки модема);
Поддерживаемые скорости передачи данных по RS-232/RS-485: от 300 до 230 400 бод;
Ethernet: 10 Мбит/с;
Bluetooth: 5.3;
Количество дискретных входов типа «сухой контакт»: 3;
Количество SIM-карт: 2;
Формат SIM-карт: Micro SIM;
Уровень пылевлагозащиты: IP20;
Диапазон рабочих температур: от -5°С до +50°С;
Способ крепления: DIN-рейка;
Габаритные размеры (длина, ширина, высота): 106×72×59 мм.
1.2 Отличия модемов в зависимости от модели
Программные отличия модемов (например, работа по закрытому протоколу или в прозрачном режиме) могут быть изменены. Для уточнения возможности и деталей изменения программных особенностей модема рекомендуется обратиться в коммерческий отдел ООО «Старорусприбор» (телефон: 8 800 100-21-03 доб. 1, почта: zavod@staroruspribor.ru). Уточнить программные особенности модема конкретной модели можно на официальном сайте производителя в разделе «Продукция».
Конструктивные отличия модемов:
GSM/4G-модем M410-G4 предназначен для передачи данных через мобильные сети 2G/4G и не имеет встроенного разветвителя для подключения другого модема.
GSM/4G-модем модели M410-G4R2 предназначен для приёма и передачи данных через сеть 2G/4G, а также оснащен встроенным разветвителем RS-232 для подключения стороннего модема.
Ethernet-модем модели M410E предназначен для приёма и передачи данных посредством технологии Ethernet.
GSM/4G/Ethernet-модем модели M410-G4ER2 предназначен для приёма и передачи данных через сеть 2G/4G, Ethernet, а также оснащен встроенным разветвителем RS-232 для подключения стороннего модема.
Стоит отметить, что все перечисленные модели имеют интерфейсы RS-232 и RS-485, а также поддерживают работу с Modbus.
1.3 Индикация на модеме
На модемах серии M410-G4 и M410-E имеется индикация, позволяющая определить режим работы:
Индикатор «Connect» отображает следующие состояния:
Интервал, при котором индикатор 100 мс включен – 300 мс выключен: подключение или сокет открыт;
Непрерывно светится: разветвитель выключен, приоритет порта «Device».
Индикатор «RS232» отображает следующие состояния:
Непрерывно светится: переключен на порт «Device»;
Не светится: переключен на порт «Modem».
Индикатор «Mode» отображает следующие состояния:
Интервал, при котором индикатор 1600 мс включен – 1600 мс выключен: режим загрузки;
Непрерывно светится: подключен;
Интервал, при котором индикатор 3200 мс включен – 3200 мс выключен: не подключен/не обнаружена SIM-карта;
Интервал, при котором индикатор 100 мс включен – 100 мс выключен: включение модема;
Интервал, при котором индикатор 100 мс включен – 300 мс выключен: подключение к серверу;
Интервал, при котором индикатор 100 мс включен – 700 мс выключен: регистрация в сети;
Интервал, при котором индикатор 100 мс включен – 3100 мс выключен: зарегистрирован в сети, но не подключен.
На модемах со встроенным разветвителем (M410-G4R2 и M410-G4ER2) имеется дополнительный индикатор, отвечающий за состояние разветвителя. Индикатор подписан названием интерфейса разветвителя (RS-232). Постоянное свечение индикатора означает, что опрос подключенного устройства выполняется через внутренний модем (M410-G4) по интерфейсу «Device» (RS232).
1.4 Встроенный разветвитель
Встроенный разветвитель (присутствует на модемах M410-G4R2 и M410-G4ER2) предназначен для подключения другого модема. Модем имеет два порта RS-232, обозначенных на корпусе как «Device» и
«Modem». Порт «Device» предназначен для подключения опрашиваемого устройства (счётчика,
регулятора и т.п.). Порт «Modem» предназначен для подключения второго независимого
модема. Это позволяет опрашивать один прибор двумя модемами и при этом устанавливать приоритетность опроса. По умолчанию встроенный разветвитель настроен на приоритетность второго модема: это означает, что при одновременной попытке опроса прибора сразу двумя модемами возможность опроса будет только у второго (который подключен во встроенный разветвитель). Приоритет работы модемов может быть настроен различными способами вручную, либо по обращению в техническую поддержку АО «Элдис» (телефон: 8 800 775-13-93 доб. 2, почта: support@eldis24.ru).
2 Дополнительная информация
В данном разделе представлена дополнительная информация о модемах серии M410-G4 и M410-E.
2.1 Способы изменения параметров модема
По умолчанию модемы серии M410-G4 и M410-E готовы к работе с АИИС «Элдис» без преднастройки (параметры оператора SIM-карты, скорость и битность прибора и некоторые другие важные параметры определяются автоматически). Но при необходимости можно просмотреть и изменить множество параметров модема, включая расписание его работы, настройки подключения к сторонним серверам (для разблокированных модемов), логику работы встроенного разветвителя (для модемов M410-G4R2 и M410-G4ER2) и так далее.
Осуществить конфигурацию модема серии M410-G4 и M410-E можно следующими способами:
-
Через локальный конфигуратор, подключив модем к компьютеру. В данном случае потребуется физически подключить модем к компьютеру (либо напрямую через COM-порт на ПК, либо через преобразователь RS-232/RS485 - USB, либо по локальной сети через порт Ethernet). После этого необходимо воспользоваться локальным конфигуратором;
-
Через локальный конфигуратор, установив удалённую связь с модемом. Способ, аналогичный предыдущему, но вместо подключения модема к компьютеру необходимо подать питание на модем и вывести его на связь, после осуществить эмуляцию COM-порта, и далее воспользоваться локальным конфигуратором для настройки модема;
-
Через мобильное приложение «Элдис модемы». В таком случае потребуется подать питание на модем, и находясь в непосредственной близости перед модемом осуществить Bluetooth-подключение через мобильное приложение «Элдис модемы»;
-
Через SMS-команды. В данном случае потребуется подать питание на модем и вывести его на связь, после чего отправить SMS-сообщение с определённой командой на номер телефона SIM-карты, установленной в модеме.
Важно: для взаимодействия с модемами серии M410-G4 посредством SMS-команд предусмотрено программное обеспечение, позволяющее автоматически генерировать SMS-команды для чтения/записи параметров с модема, перезагрузки модема, сброса до заводских настроек и т.д. Актуальная версия конфигуратора, а также инструкция по его эксплуатации предоставляются по запросу в техническую поддержку ООО «Старорусприбор» (телефон: 8 800 100-21-03 доб. 2, почта: support@staroruspribor.ru).
-
Для внесения изменений в настроечные параметры модемов серии M410-G4 и M410-E потребуется указать ключ для записи параметров. Для уточнения ключей записи необходимо предоставить IMEI модема(-ов) в адрес технической поддержки АО «Элдис» (support@eldis24.ru);
-
Для корректной обработки SMS-команд на модеме должна быть установлена версия встроенного программного обеспечения не ниже 2.1.0.62_mu12;
-

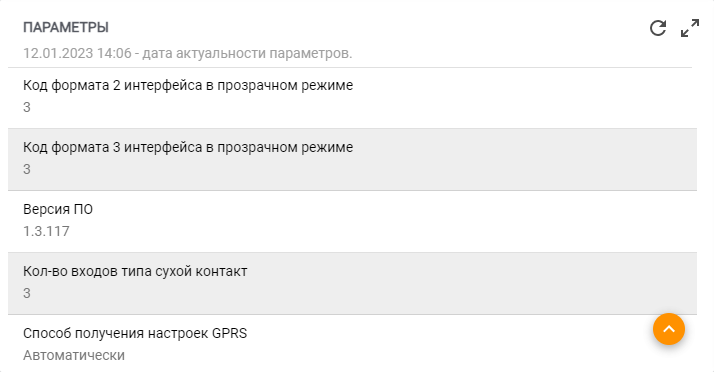

Текущие параметры модема можно просмотреть во время настройки всеми рассмотренными способами, а также при помощи виджета «Параметры» на форме модема в АИИС (рис. 1). В таком случае модем должен быть создан и подключен в АИИС.
Рисунок 1 – Виджет «Параметры» на форме модема
2.2 SMS-команды для взаимодействия с модемом
Для взаимодействия с модемом посредством SMS необходимо, чтобы модем находился на связи (в нём должна быть установлена SIM-карта, на модем должно быть подано питание, уровень сигнала и покрытие оператора должно обеспечивать регистрацию модема в сети).
После этого потребуется уточнить номер телефона SIM-карты, установленной в модеме. В случае, если номер SIM-карты не известен, то для его уточнения можно воспользоваться идентификатором ICCID (20-ти значный код, указанный на SIM-карте) следующим образом:
Если SIM-карта была приобретена у АО «Элдис» (или была поставлена вместе с модемом), то для получения номера SIM-карты достаточно сообщить ICCID в адрес технической поддержки АО «Элдис» (телефон: 8 800 775-13-93 доб. 2, почта: support@eldis24.ru). В случае, если SIM-карта поставлялась вместе с модемом, то достаточно сообщить серийный номер модема;
Если SIM-карта была приобретена у ООО «Старорусприбор» (или поставлялась вместе с модемом), необходимо сообщить ICCID в адрес технической поддержки ООО «Старорусприбор» (телефон: 8 800 100-21-03 доб. 2, почта: support@staroruspribor.ru)). В случае, если SIM-карта была поставлена вместе с модемом, то достаточно сообщить серийный номер модема;
Если SIM-карта была приобретена вами/вашей организацией напрямую у оператора связи, ICCID необходимо предоставить оператору связи для получения номера телефона.
2.3 Создание модема в АИИС
Для создания в АИИС модема серии M410-G4 необходимо выполнить следующий алгоритм действий:
Открыть форму нужного объекта в АИИС;
Перейти к созданию нового модема (используя кнопку «+» в правой нижней части экрана);
Выбрать модель модема «EL-410X/310Xv2»;
Заполнить параметр «Серийный номер» (указать серийный номер модема, состоящий из восьми цифр), и по возможности заполнить параметр «Телефон» (номер телефона SIM-карты, установленной в модем). Заполнение номера телефона позволяет перезагружать модем через функционал АИИС (нажав кнопку «Действия» на форме модема и выбрав пункт «Перезагрузить модем»), а также позволяет системе автоматически осуществлять попытки вывода модема на связь;
Нажать на кнопку «Создать» в правой нижней части окна создания модема.
В случае, если на модем подано питание и он находится на связи, а в АИИС корректно заполнен серийный номер устройства – модем будет подключен автоматически в течении небольшого промежутка времени (менее минуты).
