В данной статье представлена информация о режимах работы модемов серии M410-G4.
Содержание:
3.2 Автоматическое переключение с Ethernet на GPRS
1 Режим GPRS (4G/2G)
Режим работы сотовой сети позволяет модему автоматически выбирать доступную технологию связи (4G/2G) в зависимости от качества сигнала и зоны покрытия оператора. Переключение между сетями выполняется встроенным модулем GPRS в соответствии с настройками модема.
В конфигураторе для модемов серии М410-G4 можно выбрать режим работы сети во вкладке «Сеть» (рис. 1). По умолчанию используется режим «Автоматически (4G/2G)», однако также доступны режимы «Только 2G» и «Только 4G».
Важно: в режиме «Автоматически (4G/2G)» при ухудшении качества сигнала сети 4G модем автоматически выполняет переход на резервную сеть с более устойчивым соединением. Если доступна сеть 3G (UMTS), подключение выполняется к ней, а при её отсутствии модем переключается на сеть 2G (GSM/GPRS). После восстановления устойчивого сигнала 4G модем автоматически возвращается к работе в сети 4G.
Рисунок 1 – Режим GPRS автопереключения
2 Режим CSD
Режим CSD поддерживается модемами с модулями A76xx, работающими в сетях 4G.
Для работы режима CSD должны быть выполнены следующие условия:
Модуль – модем должен быть оснащён модулем A7682E-R с предварительно установленной на заводе прошивкой, поддерживающей CSD;
Прошивка – версия встроенного программного обеспечения модема должна быть от yot 7 (включительно), а SIM-карта должна поддерживать CSD-режим.
Для активации режима необходимо включить функцию CSD в конфигураторе.
Модем может быть настроен для работы как по каналу CSD, так и по каналу GPRS. При этом опрос удалённых устройств (например, приборов учёта и контроллеров) по этим каналам выполняется последовательно, а не одновременно.
Во время активной CSD-сессии модем занимает голосовой канал сети GSM.
Для организации опроса приборов учёта в АИИС по двум каналам связи необходимо создать две отдельные записи модемов:
-
М410x – для работы по каналу GPRS. Алгоритм создания модема серии M410-G4 представлен в отдельной статье;
-
CSD-модем – для работы по каналу CSD. Подробная информация по настройке CSD-модемов для работы с АИИС «Элдис» указана в отдельной статье.
Важно: CSD-режим поддерживается только при использовании SIM-карты, установленной в слот «SIM1», с подключённой услугой CSD (голосовой вызов). Использование слота «SIM2» для работы в режиме CSD не поддерживается. Модем поддерживает совместную работу режимов CSD и GSM, однако при одновременном поступлении запросов по обоим каналам приоритет отдаётся соединению CSD.
3 Режим Ethernet
Работа через интерфейс Ethernet поддерживает два режима и доступна только на модемах с разъёмом «RJ45» для подключения проводного интернета.
3.1 Фиксированная сеть
В данном режиме модем работает исключительно через интерфейс Ethernet. Передача данных осуществляется только через проводное подключение по кабелю (LAN) без использования сотовой сети.
Для включения фиксированного режима работы в Ethernet необходимо в конфигураторе перейти во вкладку «Подключение 1/2/3…» (рис. 2, элемент 1) и настроить следующие параметры:
Чекбокс «Зафиксировать сеть» – опция, позволяющая запретить возможность автоматического переключения на резервный канал (например, 4G/2G) при отсутствии Ethernet-соединения – «Включён» (рис. 2, элемент 2).
Важно: после включения данной опции модем не будет переключаться на сотовую сеть, даже если кабель Ethernet отключен;Предпочтительная сеть – основная сеть (GSM/Ethernet), по которой будет происходить подключение к серверу. В случае разрыва с основной сетью произойдет автоматическое переключение на резервную сеть – «ETHERNET» (рис. 2, элемент 3).
После настройки всех необходимых параметров нужно нажать на кнопку записи (рис. 2, элемент 4).

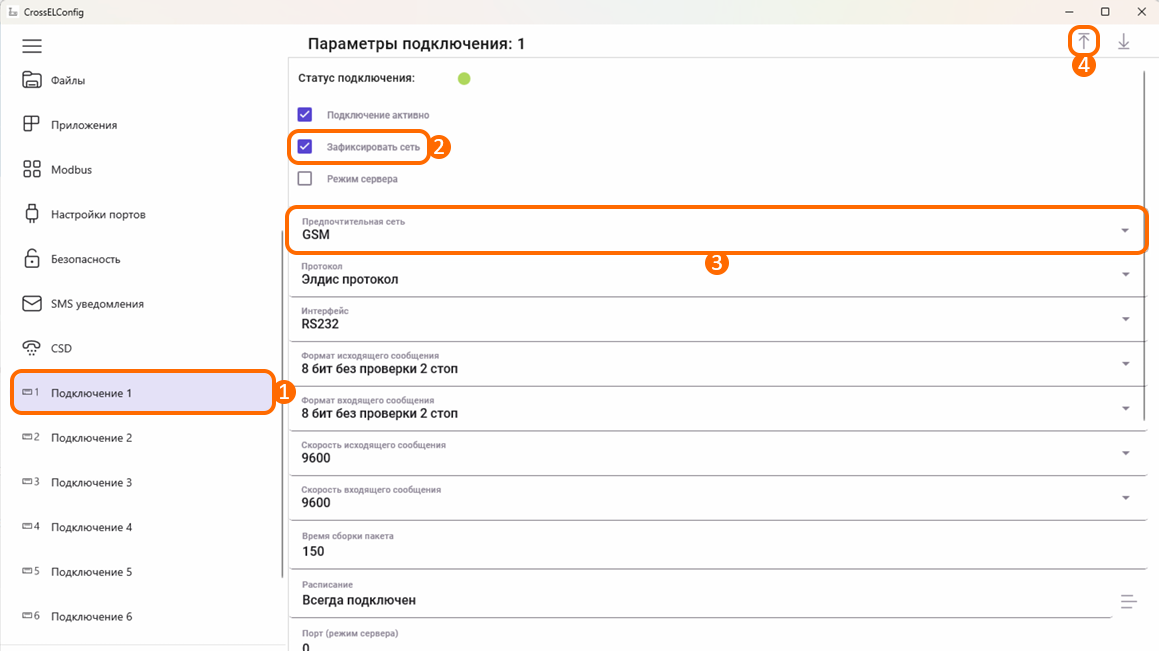

Рисунок 2 – Настройка фиксированной сети
3.2 Автоматическое переключение с Ethernet на GPRS
При потере основного проводного соединения (Ethernet) устройство автоматически переключается на резервный канал через GPRS. После восстановления Ethernet-соединения модем автоматически возвращается к работе через Ethernet.
Для включения автоматического переключения необходимо в конфигураторе перейти во вкладку «Подключение 1/2/3…» (рис. 3, элемент 1) и настроить следующие параметры:
Чекбокс «Зафиксировать сеть» – опция, позволяющая запретить возможность автоматического переключения на резервный канал (например, 4G/2G) при отсутствии Ethernet-соединения – «Отключен» (рис. 3, элемент 2);
Предпочтительная сеть – основная сеть (GSM/Ethernet), по которой будет происходить подключение к серверу. В случае разрыва с основной сетью произойдет автоматическое переключение на резервную сеть – «ETHERNET» (рис. 3, элемент 3).
После настройки всех необходимых параметров нужно нажать на кнопку записи (рис. 3, элемент 4).

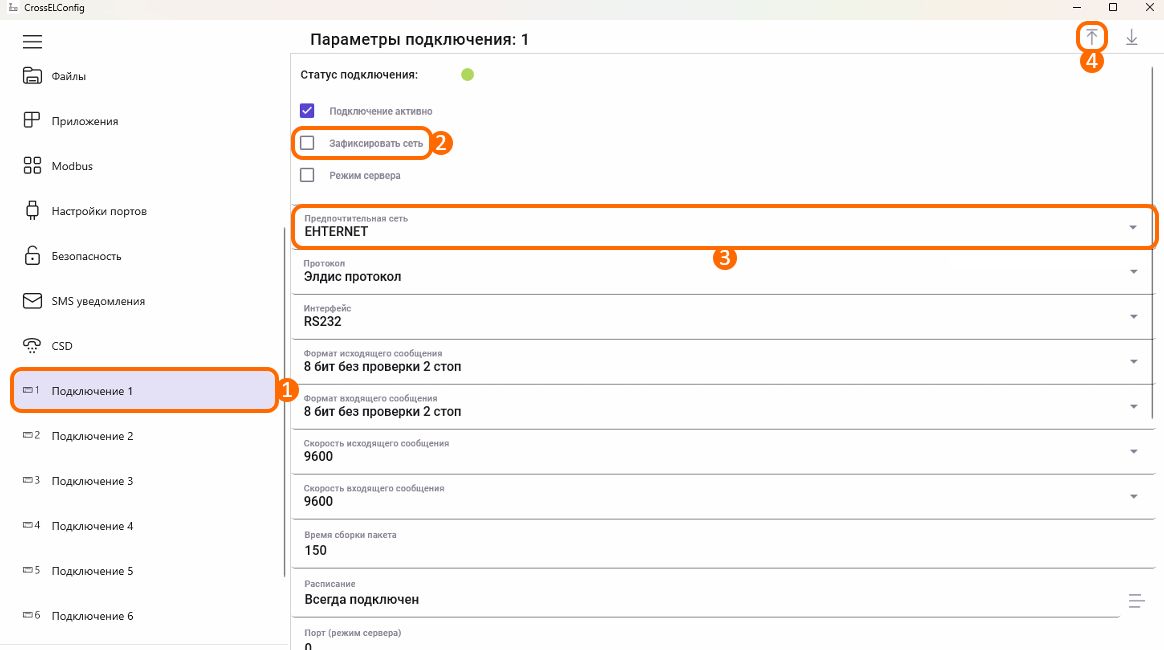

Рисунок 3 – Автоматическое переключение
Таким образом, модем будет работать, используя подключение Ethernet, а при его потере автоматически переключаться на GPRS-соединение.
